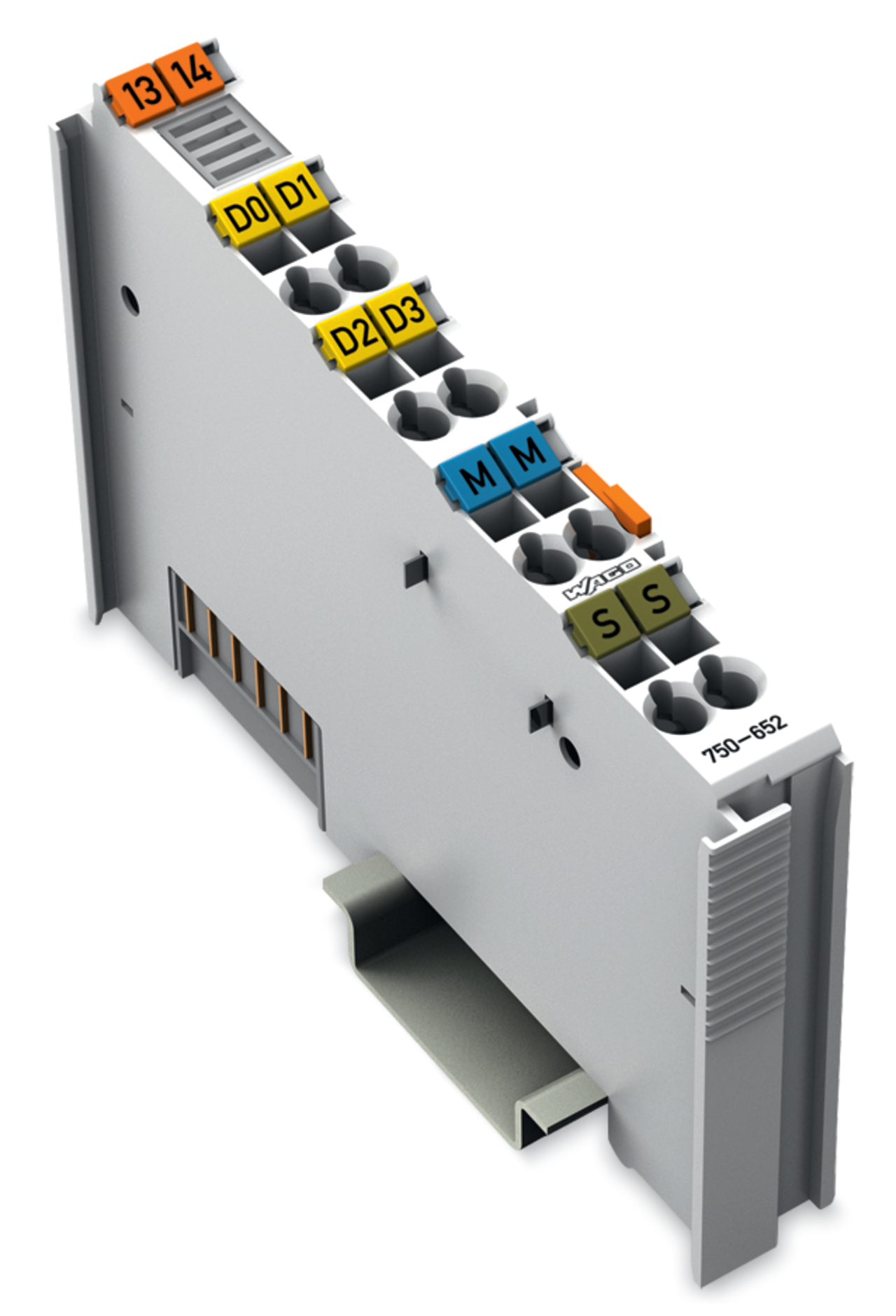

Serielle Schnittstelle RS-232/485Das serielle Schnittstellenmodul ermöglicht den Anschluss von Geräten mit RS-485, RS-422 oder RS-232-Schnittstelle (wahlweise) an das WAGO-I/O-SYSTEM 750. Damit lassen sich auch Gateways von den durch das WAGO-I/O-SYSTEM 750 unterstützten Feldbussen zu einer seriellen Schnittstelle realisieren. Das Modul unterstützt keine höheren Protokollebenen. Die Kommunikation ist vollkommen transparent zum zugehörigen Feldbus-Master. Hierdurch wird ein breiter Anwendungsbereich des seriellen Schnittstellenmoduls erreicht. Die eventuell benötigten Kommunikationsprotokolle können im Feldbus-Master flexibel programmiert werden.
Der 2560 Byte große Empfangspuffer ermöglicht den Einsatz des Moduls auch bei hohen Übertragungsraten. Bei geringen Datenübertragungsraten ist die Auswertung der Empfangsdaten in Tasks mit geringer Priorität ohne Datenverlust realisierbar.
Der 512 Byte große Sendepuffer erlaubt das zügige Senden von größeren zusammenhängenden Daten.
Das Modul ist über WAGO-I/O-CHECK oder GSD-Dateien frei konfigurierbar und ermöglicht durch eine flexible Wahl der Baudrate und der Datenbreite eine optimale Anpassung an die jeweilige Applikation.

Technische Daten

Versorgungsspannung bei DC	5 V
Spannungsart der Versorgungsspannung	DC
Anzahl der HW-Schnittstellen seriell RS-232	1
Anzahl der HW-Schnittstellen seriell RS-422	1
Anzahl der HW-Schnittstellen seriell RS-485	1
Unterstützt Protokoll für TCP/IP	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für CAN	nein
Unterstützt Protokoll für INTERBUS	nein
Unterstützt Protokoll für ASI	nein
Unterstützt Protokoll für KNX	nein
Unterstützt Protokoll für MODBUS	nein
Unterstützt Protokoll für Data-Highway	nein
Unterstützt Protokoll für DeviceNet	nein
Unterstützt Protokoll für SUCONET	nein
Unterstützt Protokoll für LON	nein
Unterstützt Protokoll für SERCOS	nein
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für PROFINET CBA	nein
Unterstützt Protokoll für Foundation Fieldbus	nein
Unterstützt Protokoll für EtherNet/IP	nein
Unterstützt Protokoll für AS-Interface Safety at Work	nein
Unterstützt Protokoll für DeviceNet Safety	nein
Unterstützt Protokoll für INTERBUS-Safety	nein
Unterstützt Protokoll für PROFIsafe	nein
Unterstützt Protokoll für SafetyBUS p	nein
Unterstützt Protokoll für sonstige Bussysteme	nein
Funkstandard Bluetooth	nein
Funkstandard WLAN 802.11	nein
Funkstandard GPRS	nein
Funkstandard eGPRS	nein
Funkstandard GSM	nein
Funkstandard LTE	nein
Funkstandard UMTS	nein
IO-Link Master	nein
Systemkomponente	ja
Schutzart (IP)	IP20
Mit Potentialtrennung	ja
Feldbusanschluss über seperaten Buskoppler möglich	ja
Tragschienenmontage möglich	ja
Wand-/Direktmontage möglich	nein
Fronteinbau möglich	nein
Rack-Montage möglich	nein
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Zugehöriges Betriebsmittel (Ex ia)	nein
Zugehöriges Betriebsmittel (Ex ib)	nein
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 3D
Zertifiziert für UL-Gefahrenbereich Klasse I	ja
Zertifiziert für UL-Gefahrenbereich Klasse II	nein
Zertifiziert für UL-Gefahrenbereich Klasse III	nein
Zertifiziert für UL-Gefahrenbereich Division 1	ja
Zertifiziert für UL-Gefahrenbereich Division 2	nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)	nein
Breite	12 mm
Höhe	100 mm
Tiefe	67,79999999 mm
Verkaufseinheit	1
