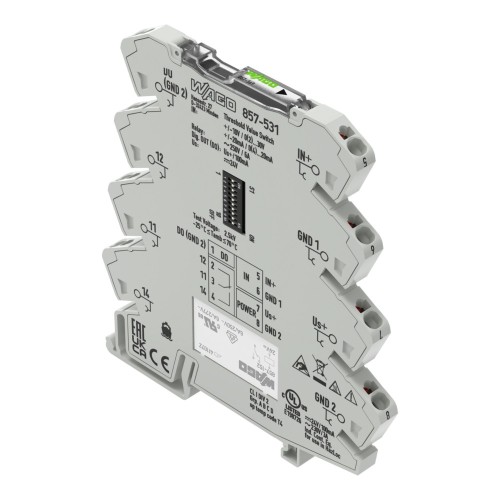

WAGO GmbH & Co. KG Grenzwertschalter konfigurierbar 857-531 - 857-531
Produktnummer:
857-531
Sofort ab Lager, Versand in 1-2 Werktagen
331,59 €
Netto 278,65 €
Produktinformationen "WAGO GmbH & Co. KG Grenzwertschalter konfigurierbar 857-531 - 857-531"
Grenzwertschalter; Analogwerte; 1 Wechsler; Digitalausgang; Konfiguration per Software; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²Kurzbeschreibung:
Der Grenzwertschalter für Analogsignale dient zum Überwachen von analogen Normsignalen und zur Meldung von Signalzuständen, die eine voreingestellte Schwelle übersteigen.
Konfigurierbarer digitaler Schaltausgang:
GND-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang (DO) auf GND geschaltet.
Us-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der Digitalausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % (±0,25 V / ±0,5 mA) des Messbereichs des Eingangs. Über die Interfacekonfigurationssoftware können die Schaltschwellen angepasst werden.
Merkmale:
PC-Konfigurationsschnittstelle.
Wechslerrelaisausgang.
Kalibrierte Messbereichsumschaltung.
Grenzwerteinstellung über DIP-Schalter und eine Teach-in -Funktion mittels Drück- und Schiebeschalter.
Galvanische 3-Wege-Trennung mit 3kV-Prüfspannung.
Der Grenzwertschalter für Analogsignale dient zum Überwachen von analogen Normsignalen und zur Meldung von Signalzuständen, die eine voreingestellte Schwelle übersteigen.
Konfigurierbarer digitaler Schaltausgang:
GND-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang (DO) auf GND geschaltet.
Us-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der Digitalausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % (±0,25 V / ±0,5 mA) des Messbereichs des Eingangs. Über die Interfacekonfigurationssoftware können die Schaltschwellen angepasst werden.
Merkmale:
PC-Konfigurationsschnittstelle.
Wechslerrelaisausgang.
Kalibrierte Messbereichsumschaltung.
Grenzwerteinstellung über DIP-Schalter und eine Teach-in -Funktion mittels Drück- und Schiebeschalter.
Galvanische 3-Wege-Trennung mit 3kV-Prüfspannung.
Technische Daten
| Art der Spannungsversorgung | sonstige |
| Bemessungsversorgungsspannung DC | 16,8..31,2 V |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 1 |
| Schaltspannung | 250 V |
| Schaltstrom | 6 A |
| Schaltleistung | 1250 VA |
| Anzahl der Kanäle | 1 |
| Störmeldeausgang | ja |
| Eigensicher nach EN 60947-5-6 NAMUR | nein |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang | nein |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Höhe | 94 mm |
| Breite | 6 mm |
| Tiefe | 94 mm |
| Bürde | 200..100000 Ohm |
| Betriebstemperatur | -25..70 °C |
| Temperaturdrift | 0,01 %/K |
| Gerätebauart | sonstige |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Montageart | Schnappbefestigung Tragschiene |
| Schutzart (IP) | IP20 |
