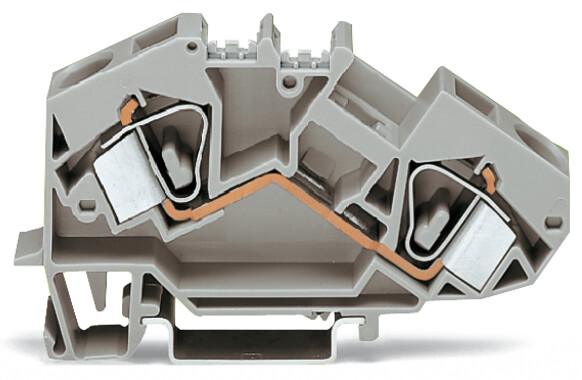

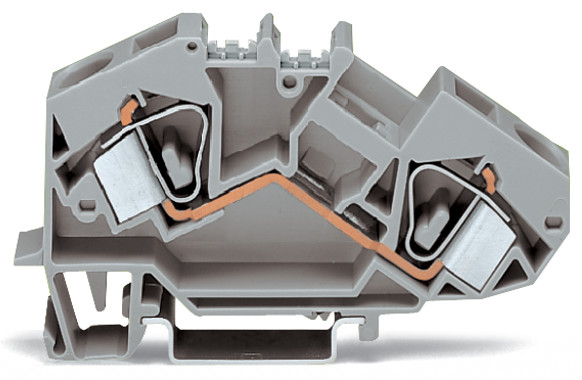

WAGO GmbH & Co. KG Durchgangsklemme 0,2-16mmq grau 783-601
Inhalt:
1 Stück
Sofort ab Lager, Versand in 1-2 Werktagen
2,50 €
Inhalt:
1 Stück
Netto 2,10 €
Produktinformationen "WAGO GmbH & Co. KG Durchgangsklemme 0,2-16mmq grau 783-601"

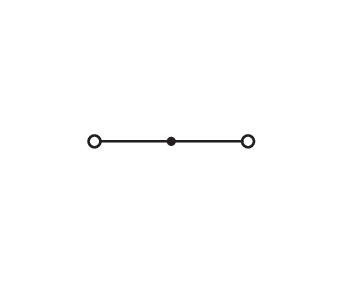

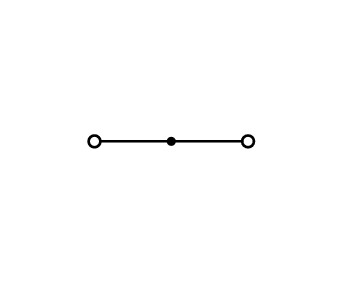

2-Leiter-Durchgangsklemme; 16 mm²; mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 16,00 mm²; grau
Bei dieser Durchgangsklemme mit der Artikelnummer 783-601 steht ein einfacher und sicherer Anschluss im Vordergrund. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 16 und 17 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,2 mm² bis 16 mm².
Durchgangsklemme Serie 783, grau
Bei dieser Durchgangsklemme mit der Artikelnummer 783-601 steht ein einfacher und sicherer Anschluss im Vordergrund. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 16 und 17 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,2 mm² bis 16 mm².
Technische Daten
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,2..16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..16 mm² |
| Bemessungsstrom In | 76 A |
| Bemessungsspannung | 1000 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 12 mm |
| Höhe | 88,5 mm |
| Tiefe | 43,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Etagen intern gebrückt | nein |
