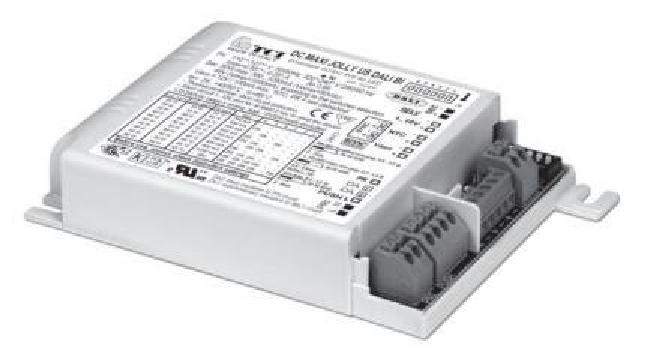

TCI LED-Treiber DC MAXI JOLLY SV DALI BI - 125505A
Produktinformationen "TCI LED-Treiber DC MAXI JOLLY SV DALI BI - 125505A"
Der notstromtaugliche dimmbare Konstantstrom/Konstantspannungstreiber für LED-Module DC MAXI JOLLY SV DALI BI von TCI ist für den Einbau in Leuchten der Schutzklasse I und II geeignet. Über DIP-Schalter kann der Ausgangsstrom eingestellt werden. Die maximale Systemleistung beträgt 50 Watt.
Das LED-EVG besitzt einen 12-V-Hilfsausgang für maximal 100 mA und einen analogen Eingang für einen Thermalsensor. Integriert ist außerdem ein aktiver Oberschwingungsfilter (Active Power Factor Corrector) zur Korrektur des Leistungsfaktors.
Gedimmt werden kann der LED-Treiber per DALI, 1-10V oder Push DIM.
Die Ein- und Ausgangsklemmen sind auf der gleichen Seite befestigt (Leiterquerschnitt bis 2,5 mm2 / AWG13).
Der TCI DC MAXI JOLLY SV DALI BI ist gegen Überhitzung und Kurzschlüsse, Netzspannungsspitzen und gegen Überlast geschützt. Er verfügt zudem über eine Temperatursicherung gem. EN 61347 C.5. a. automatisch reversibel. Die Stromregelung beträgt +- 5% inklusive Temperaturschwankungen.
Downloads und Dokumente
Elektrische Daten
| Anzahl Ausgangskanäle: | 1 |
|---|---|
| Betriebsart: | Konstantstrom |
| Eingangsspannung: | 110-127 V |
| Konformität: | CE, ENEC |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| Form: | Rechteckig |
| Gehäusetemperatur (tc-max): | 90 °C |
| IP-Schutzart: | IP20 |
| Montageart: | Einbau |
| Umgebungstemperatur ta von: | -25 °C |
| Umgebungstemperatur ta bis: | 55 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Dimmbar: | Ja |
| Dimmbereich von: | 1 % |
| Dimmbereich bis: | 100 % |
| Schnittstelle: | DALI |
| Sensortechnologie: | Nein |
Logistische Daten
| Artikelkategorie: | LED-Treiber |
|---|

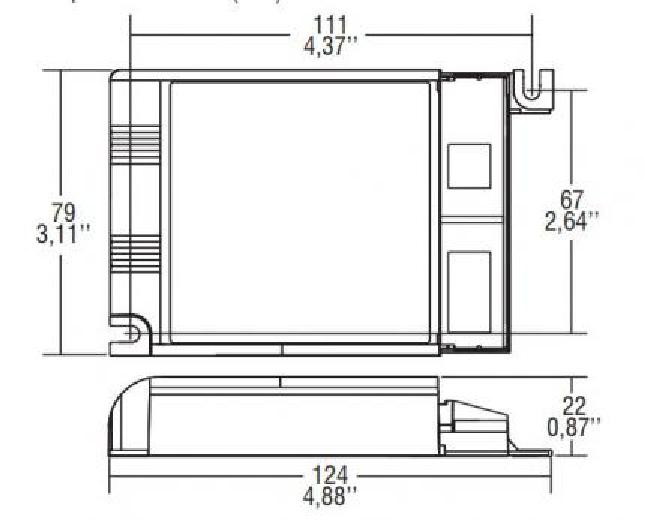

Maße & Verpackung
| EAN | 8010703342811 |
|---|---|
| Länge | 79 mm |
| Breite | 124 mm |
| Höhe | 22 mm |
| Gewicht | 190 g |
