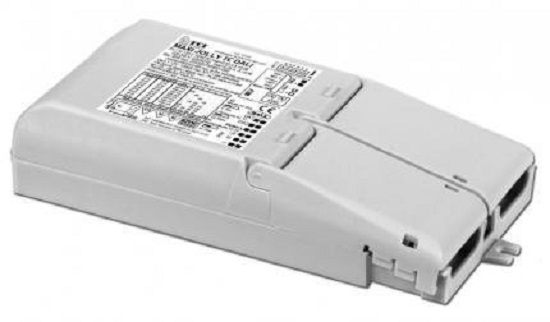

TCI LED-EVG DC MAXI JOLLY TC DALI - 123164
Produktinformationen "TCI LED-EVG DC MAXI JOLLY TC DALI - 123164"
Bei dem Konstantstrom-LED-Treiber DC MAXI JOLLY TC DALI von TCI handelt es sich um ein unabhängiges dimmbares Multipower-Gerät mit doppelten Klemmleisten, mithilfe derer weitere Treiber (max. 5 A) in Schleife geschaltet werden können. Seine Nennleistung liegt bei zu 50 W. Ein Dip-Schalter ermöglicht das Einstellen des Ausgangsstromes. Integriert ist außerdem ein aktiver Oberschwingungsfilter (Active Power Factor Corrector) zur Korrektur des Leistungsfaktors.
Das EVG ist mit dem IP20-Schutz ausgestattet und für die Innennutzung geeignet. Seine Ausrüstung mit der Schutzklasse 2 gewährleistet außerdem Schutz vor elektrischen Schlägen bei direktem oder indirekten Kontakt.
Gedimmt werden kann der Konstantstrom-Treiber DC MAXI JOLLY TC DALI über eine PushDIM-Schnittstelle, eine 1…10-V-Schnittstelle oder eine DALI-Schnittstelle.

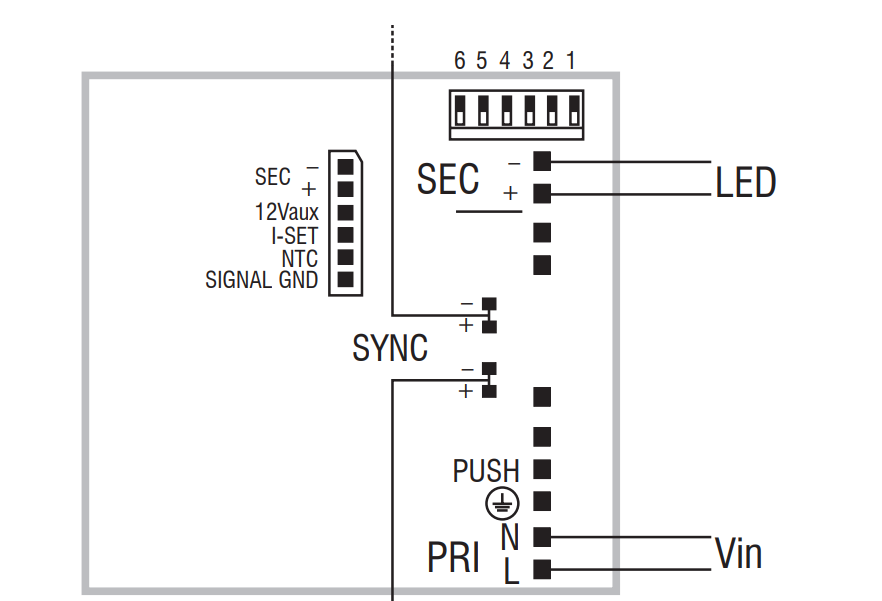

Der Treiber besitzt einen 12-V-Hilfsausgang für maximal 50 mA und einen analogen Eingang für einen Thermalsensor. Die Ein- und Ausgangsklemmen sind auf der gleichen Seite befestigt (Leiterquerschnitt bis 1,5 - 2,5 mm2 / AWG15 - AWG13). Die Schraubklemmen an Primär- und Sekundärkreisen für Kabel haben einem Durchmesser von minimal 3 mm bis maximal 8 mm.
Der DC MAXI JOLLY TC DALI ist gegen Überhitzung und Kurzschlüsse, Netzspannungsspitzen und gegen Überlast geschützt. Er verfügt zudem über eine Temperatursicherung gem. EN 61347 C.5. a. automatisch reversibel. Die Stromregelung beträgt +- 5% inklusive Temperaturschwankungen. Die Lebensdauer liegt bei 50.000 Stunden.
Downloads und Dokumente
Anmelden
Elektrische Daten
| Anzahl Ausgangskanäle: | 1 |
|---|---|
| Betriebsart: | Konstantstrom |
| Eingangsspannung: | 110-127 V |
| Konformität: | CE, ENEC |
| Lebensdauer: | 50000 h |
| Leistung: | 15 W |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| Form: | Rechteckig |
| Gehäusetemperatur (tc-max): | 75 °C |
| IP-Schutzart: | IP20 |
| Montageart: | Anbau |
| Schutzklasse: | I |
| Umgebungstemperatur ta von: | -25 °C |
| Umgebungstemperatur ta bis: | 45 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Dimmbar: | Ja |
| Dimmbereich von: | 1 % |
| Dimmbereich bis: | 100 % |
| Schnittstelle: | DALI |
| Sensortechnologie: | Nein |
Logistische Daten
| Artikelkategorie: | LED-Treiber |
|---|

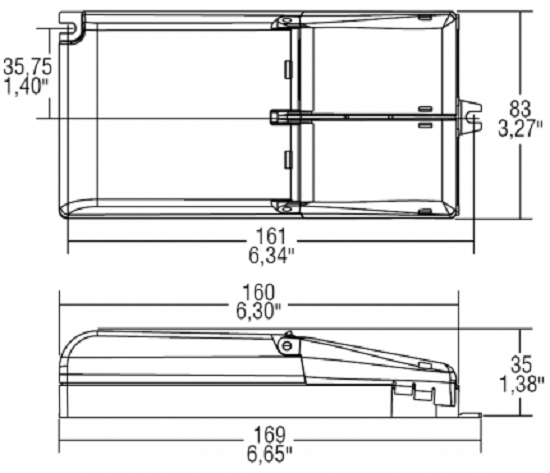

Maße & Verpackung
| EAN | 8010703326897 |
|---|---|
| Länge | 83 mm |
| Breite | 170 mm |
| Höhe | 35 mm |
| Gewicht | 290 g |
