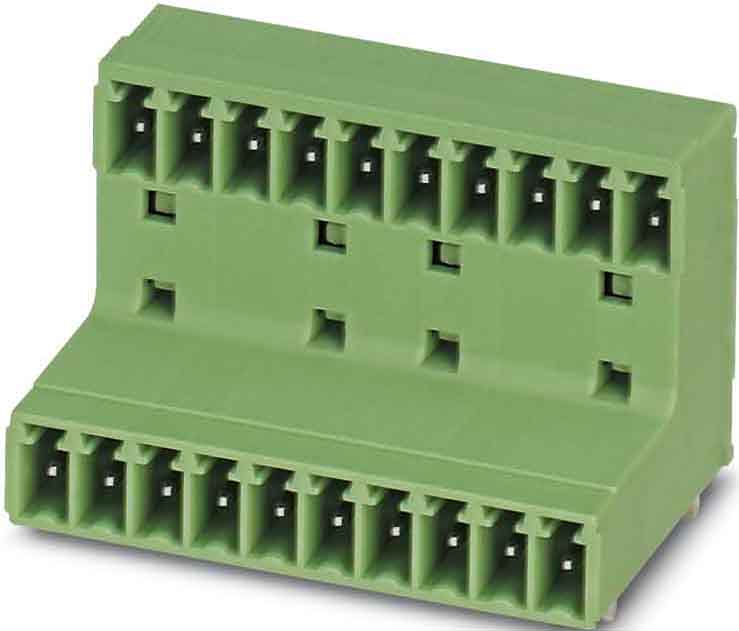

Phoenix Contact Grundleiste f. Leiterplattenst. MCD 1,5/ 9-G-3,81 - 1830020
Phoenix Contact
Phoenix Contact Grundleiste f. Leiterplattenst. MCD 1,5/ 9-G-3,81 - 1830020
Produktnummer:
1830020
Inhalt:
50 Stück
Lieferzeit ca. 14 Arbeitstag(e)
458,26 €
Inhalt:
50 Stück
Netto 385,09 €
Produktinformationen "Phoenix Contact Grundleiste f. Leiterplattenst. MCD 1,5/ 9-G-3,81 - 1830020"
Leiterplatten-Grundleiste, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 18, Anzahl der Reihen: 2, Polzahl: 9, Anzahl der Anschlüsse: 18, Artikelfamilie: MCD 1,5/..-G, Rastermaß: 3,81 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MC 1,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Bei Kombination mit MCV-Steckerteilen ist jeweils ein MCVW- und ein MCVR-Stecker zu verwenden.
Technische Daten
| Verbindungsart | Leiterplatte zu Kabel |
| Steckverbinderausführung | fester Steckverbinder |
| Kontaktausführung | Stift |
| Polzahl | 18 |
| Anzahl der Steckkontaktreihen | 2 |
| Rastermaß der Kontakte | 3,81 mm |
| Rastermaß der Anschlüsse | 3,81 mm |
| Winkel Leiterplatte/Kontakt | sonstige |
| Bemessungsstrom In | 8 A |
| Bemessungsspannung | 160 V |
| Bemessungsstoßspannung | 2,5 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Ausführung des elektrischen Anschlusses | sonstige |
| Durchmesser Anschlusspin | 1,2 mm |
| Länge des Pins | 3,5 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -40..100 °C |
| Art der Leiterplattenbefestigung | sonstige |
| Befestigungsart | sonstige |
| Art der Banderolierung | Karton (für SMD) |
| Verkaufseinheit | 50 STK |
