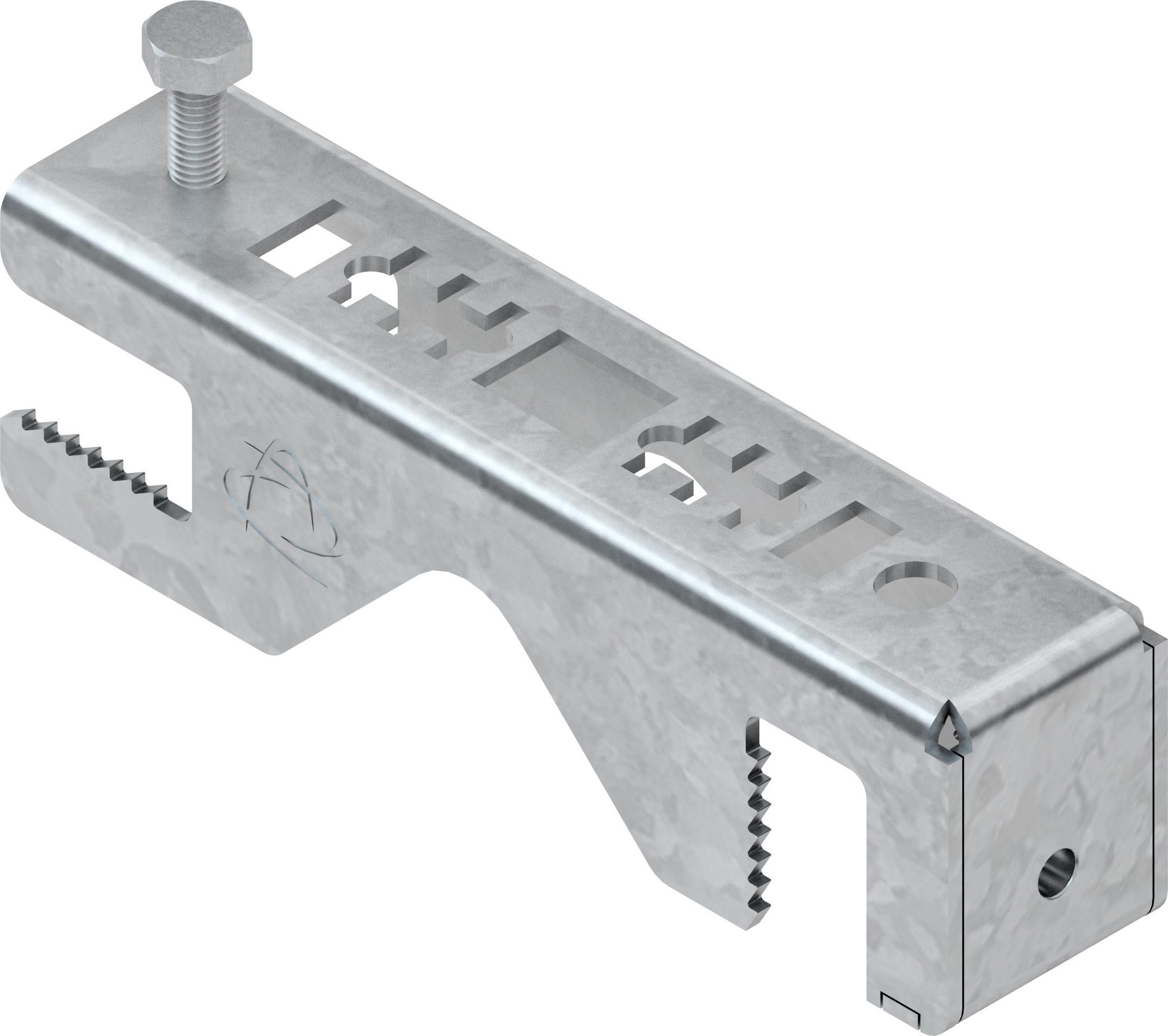

Niedax GR-Profilklemme Stahl, bandverzinkt GRKHV 173 S
Inhalt:
1 Stück
Sofort ab Lager, Versand in 1-2 Werktagen
17,77 €
Inhalt:
1 Stück
Netto 14,93 €
Produktinformationen "Niedax GR-Profilklemme Stahl, bandverzinkt GRKHV 173 S"

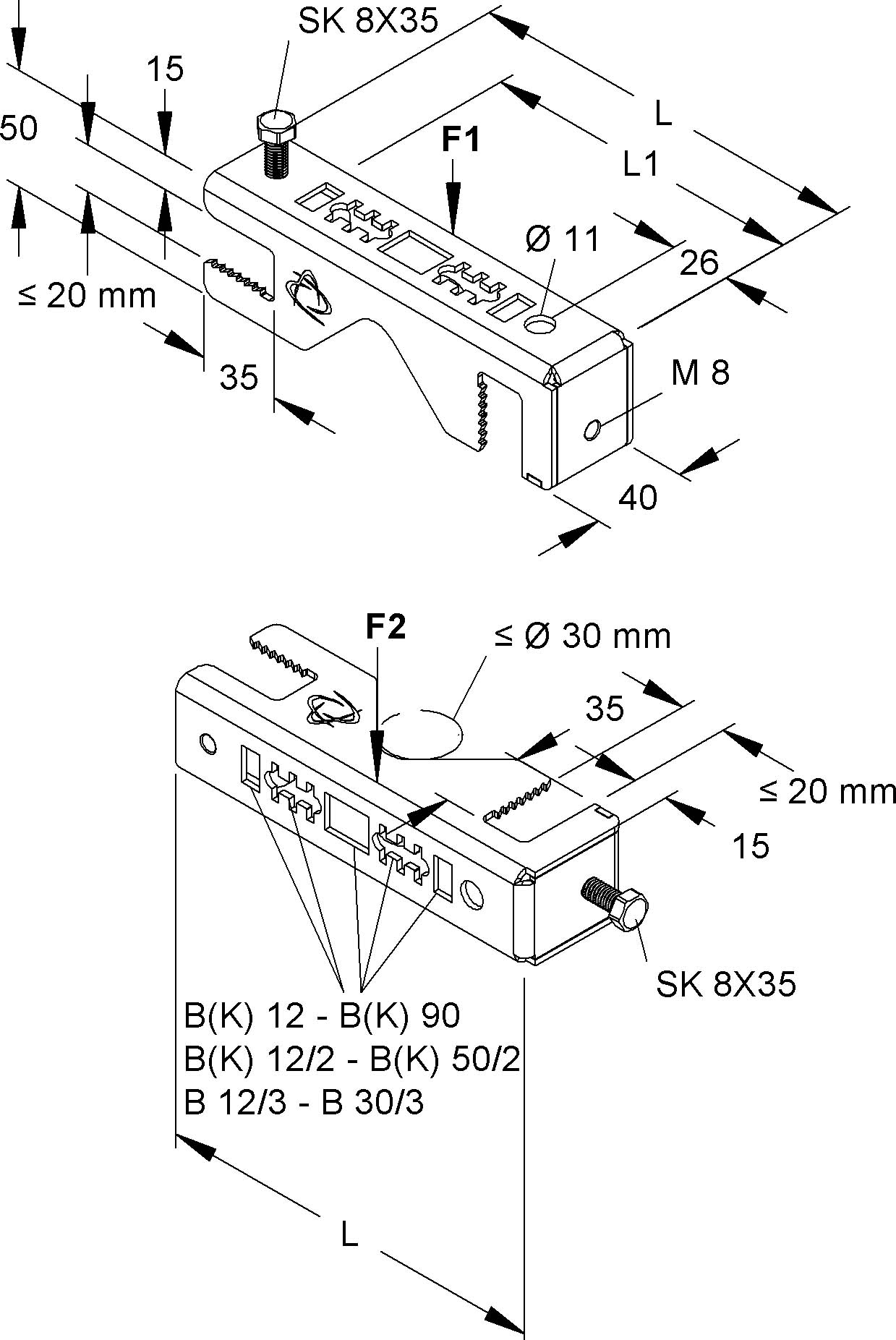

Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen, eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme, eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren = Ø 30 mm, bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/... an der Befestigungsklemmenspitze durch eine Lochung Ø 11 mm erfolgen, stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 befestigt werden, durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B(K) 12 - 90 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör. Verwendung für Gitterrinnen : GR... GRS... GRL... GRCI... MTC...100 - ... MTCG ... Abmessungen (ca. Maße) Gesamtlänge L : 173 mm Auflagelänge L1 : 148 mm Stahlträgerflanschstärke : = 20 mm Tragfähigkeit F1 horizontal bei L 1/2 : 0,6 kN Tragfähigkeit F2 vertikal bei L 1/2 : 0,9 kN Schraubenanzugsmoment : 4 Nm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Technische Daten
| Befestigungsart | schrauben |
| Anschlussart/-bauteil | Gewinde |
| Gewindemaß (metrisch) | 8 |
| Geeignet für Flanschstärke | 0..20 mm |
| Rohr-/Kabeldurchmesser | 0..30 mm |
| Scharnierend | nein |
| Scharnier justierbar | nein |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | bandverzinkt |
| Verkaufseinheit | 1 STK |
