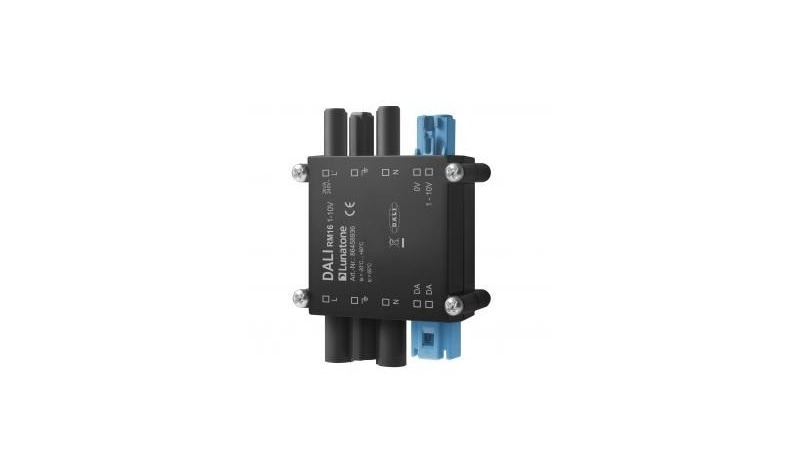

Lunatone Schnittstellenmodul DALI RM16 1-10V - 86458936
Lunatone Schnittstellenmodul DALI RM16 1-10V - 86458936
Lieferzeit ca. 5 Arbeitstag(e)
132,52 €
Netto 111,36 €
Produktinformationen "Lunatone Schnittstellenmodul DALI RM16 1-10V - 86458936"
Schnittstellenmodul: DALI DT5 auf 0-10V

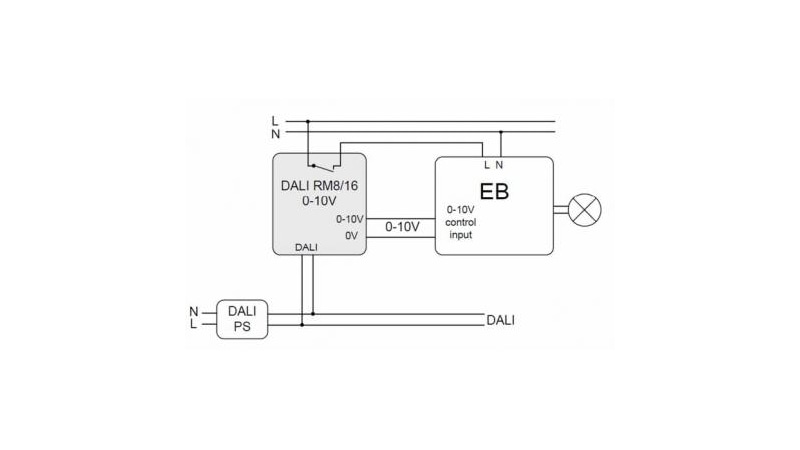

Das DALI DT5 Schnittstellenmodul DALI RM16 1-10V von Lunatone ermöglicht die Ansteuerung von elektronischen Vorschaltgeräten mit PWM oder 1-10V Steuereingang. Dabei wird das DALI 8-Bit Direct ArcPower Level in ein entsprechendes PWM Signal (0%-100%) oder Analogsignal (1-10V) umgewandelt.
Zum zusätzlichen Ein/Ausschalten der EVG-Leistungsversorgung ist ein Schaltrelais integriert. Die Steuerung des Relaiskontakts ist an den Dimmwert gebunden: Ist dieser 0, schaltet das Relais aus, bei jedem größeren Wert ist das Relais eingeschaltet.
PWM-Ausgang (störsichere Signalübertragung)
Der PWM-Ausgang des Moduls bieten den Vorteil störsicherer analoger Signalübertragung, geeignet zum Ansteuern von elektronischen EVGs mit PWM-Steuereingang (z.B.: Meanwell HLG, HLN, NPF oder LPF Serie). Außerdem ist das Schnittstellenmodul speziell für hohe Einschaltstromspitzen bis 160A und auch für mehrere Verbraucher (Steuerstrom bis 2mA) geeignet.
Die Versorgung des Lunatone Moduls erfolgt direkt über die DALI-Leitung, sodass keine zusätzliche Versorgung notwendig ist. Der DALI-Eingang und der PWM-Ausgang sind galvanisch getrennt. Das Interface verfügt über eine DALI-Adresse und kann Gruppen und Szenen zugeordnet werden.
Elektrische Daten
| Eingangsspannung: | DALI-Bus V |
|---|---|
| Konformität: | CE |
| Solarpanel: | Nein |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Schwarz |
| IP-Schutzart: | IP20 |
| Montageart: | Einbau |
| Umgebungstemperatur ta von: | -20 °C |
| Umgebungstemperatur ta bis: | 60 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Schnittstelle: | DALI |
Logistische Daten
| Artikelkategorie: | Lichtsteuerung |
|---|---|
| Ursprungsland: | Bulgarien |
Maße & Verpackung
| EAN | 9010342010767 |
|---|---|
| Länge | 85 mm |
| Breite | 60 mm |
| Höhe | 22 mm |
| Gewicht | 65 g |
