Lunatone Relais DALI RM16 1-10V PWM Deckeneinwurf - 86458667-DE
Lunatone Relais DALI RM16 1-10V PWM Deckeneinwurf - 86458667-DE
Lieferzeit ca. 14 Arbeitstag(e)
97,10 €
inkl. MwSt. zzgl. Versandkosten Netto 81,60 €
Produktinformationen "Lunatone Relais DALI RM16 1-10V PWM Deckeneinwurf - 86458667-DE"

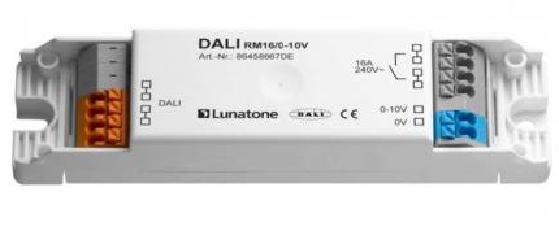

Mithilfe des kompakten DALI DT5 Relais-Modul RM16 1-10V PWM von Lunatone lassen sich elektronische Vorschaltgeräte mit PWM- oder 1-10V-Steuereingang ansteuern und schalten. Der DALI 8-Bit Direct Power Level wird in ein entsprechendes PWM (0-100%) oder Analogsignal (1-10V) umgewandelt. Das Modul ist für die Deckeneinwurfmontage geeignet.
Das Relais-Modul verfügt über eine automatische Kalibrierung für das Ausgangssignal. Außerdem bietet es den Vorteil störsicherer analoger Signalübertragung, geeignet zum Ansteuern von elektronischen EVGs mit PWM-Steuereingang (z.B. Meanwell HLG, HLN, NPF oder LPF-Serie).
Das Relais DALI RM16 1-10V PWM ist auch für mehrere Verbraucher geeignet (Steuerstrom bis 2mA) und kann speziell für hohe Einschaltstromspitzen bis 160A genutzt werden.
Die Steuerung des Relaiskontaktes ist an den Dimmwert gebunden: Ist dieser 0, schaltet das Relais aus, bei jedem größeren Wert ist es eingeschaltet. Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung, sodass keine zusätzliche Versorgung nötig ist.

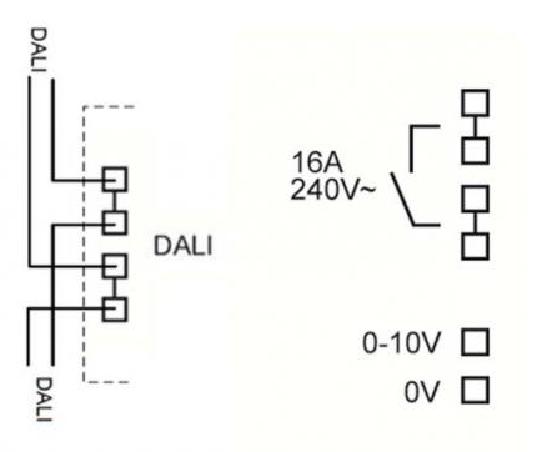

Das Lunatone Interface verfügt über eine DALI-Adresse und kann Gruppen und Szenen zugeordnet werden. Der DALI-Eingang und der PWM- bzw. 1-10V-Ausgang sind galvanisch getrennt.
Downloads und Dokumente
Elektrische Daten
| Eingangsspannung: | DALI-Bus V |
|---|---|
| Konformität: | CE |
| Solarpanel: | Nein |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| IP-Schutzart: | IP20 |
| Montageart: | Einbau |
| Umgebungstemperatur ta bis: | 45 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Schnittstelle: | DALI |
Logistische Daten
| Artikelkategorie: | Lichtsteuerung |
|---|---|
| Ursprungsland: | Bulgarien |

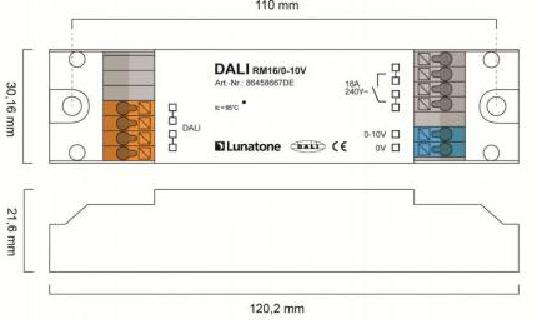

Maße & Verpackung
| EAN | 9010342010750 |
|---|---|
| Länge | 120 mm |
| Breite | 30 mm |
| Höhe | 22 mm |
| Gewicht | 64 g |
