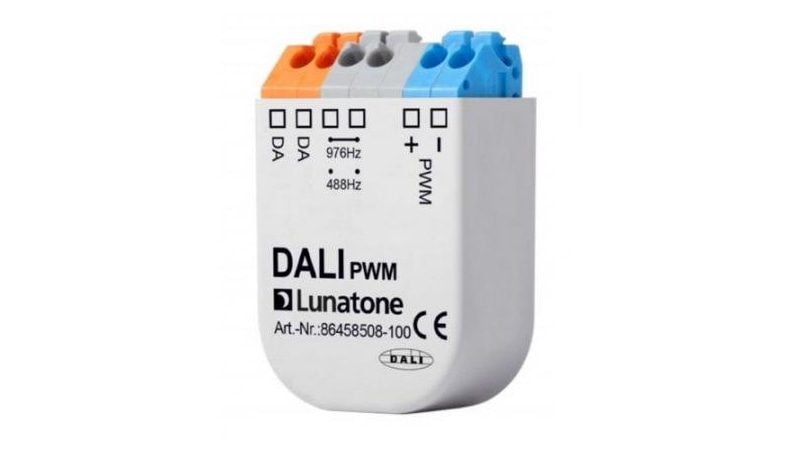

Lunatone DALI Schnittstellenmodul DALI PWM 100mA - 86458508-100
Lunatone DALI Schnittstellenmodul DALI PWM 100mA - 86458508-100
Sofort ab Lager
54,26 €
inkl. MwSt. zzgl. Versandkosten Netto 45,60 €
Produktinformationen "Lunatone DALI Schnittstellenmodul DALI PWM 100mA - 86458508-100"

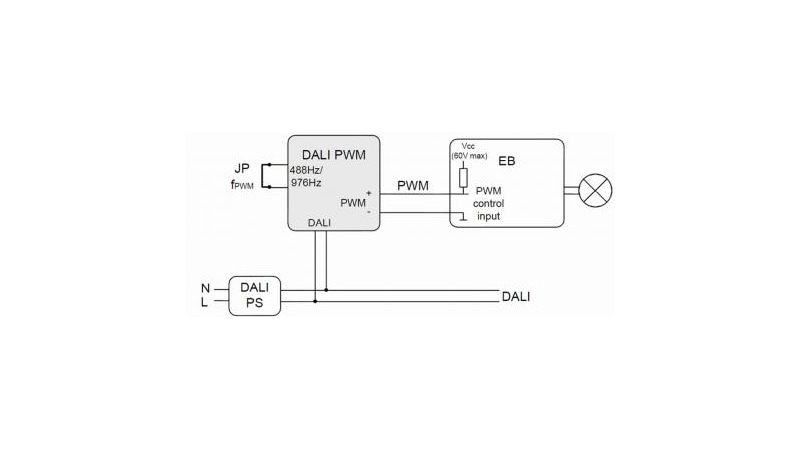

Mithilfe des DALI DT5 Schnittstellenmoduls DALI PWM 100mA von Lunatone lässt sich ein DALI-Signal in ein PWM-Ausgangssignal umwandeln. Das Modul ist zum Ansteuern von elektronischen EVGs mit PWM-Steuereingang geeignet (z.B.: Meanwell HLG, HLN, NPF oder LPF-Serie). Im Vergleich zu Typen mit analoger Ausgangsspannung profitieren Sie hier von einer störsicheren digitalen Signalübertragung.

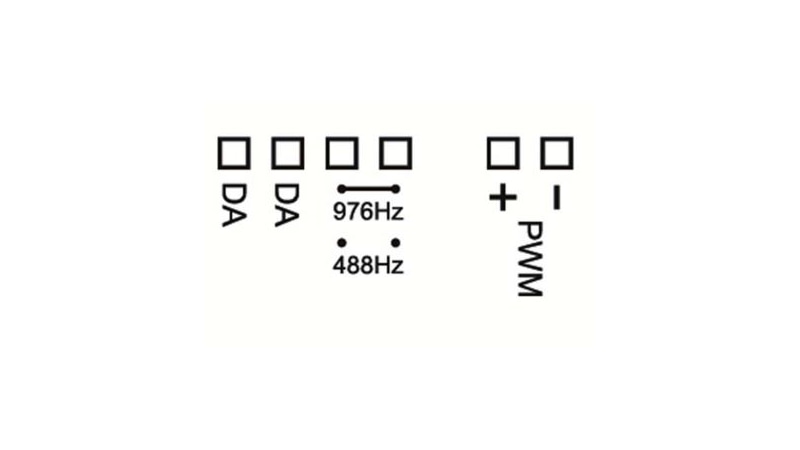

Es kann eine lineare oder logarithmische Dimmkurve ausgewählt werden. Der Ausgangsspannungsbereich ist umschaltbar zwischen 0-100% und 10-100%. Der maximale Ausgangsstrom beträgt 100mA (Stromsenke, zur Steuerung vieler Treiber mit PWM-Steuereingang). Die maximale Spannung am Ausgang liegt bei 60V. Die PWM-Frequenz ist mit einem Jumper umschaltbar (488Hz/976Hz).
Die Versorgung des Lunatone Moduls erfolgt direkt über die DALI-Leitung. DALI- und PWM-Ausgangssignal sind galvanisch getrennt.
Downloads und Dokumente
Elektrische Daten
| Eingangsspannung: | DALI-Bus V |
|---|---|
| Konformität: | CE |
| Solarpanel: | Nein |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| IP-Schutzart: | IP20 |
| Montageart: | Einbau |
| Umgebungstemperatur ta von: | -10 °C |
| Umgebungstemperatur ta bis: | 75 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Schnittstelle: | DALI |
Logistische Daten
| Artikelkategorie: | Lichtsteuerung |
|---|---|
| Ursprungsland: | Bulgarien |

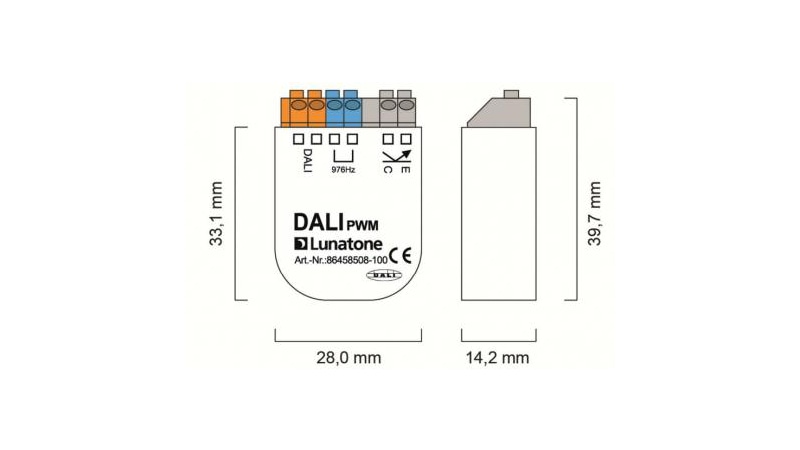

Maße & Verpackung
| EAN | 9010342010712 |
|---|---|
| Länge | 40 mm |
| Breite | 28 mm |
| Höhe | 14 mm |
| Gewicht | 11 g |
