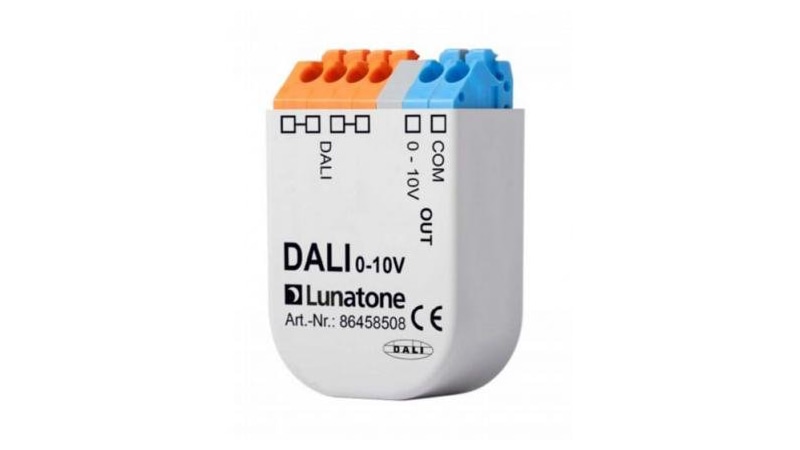

Lunatone DALI Schnittstellenmodul DALI 0-10V - 86458508-PWM
Lunatone DALI Schnittstellenmodul DALI 0-10V - 86458508-PWM
Sofort ab Lager
40,38 €
Netto 33,93 €
Produktinformationen "Lunatone DALI Schnittstellenmodul DALI 0-10V - 86458508-PWM"

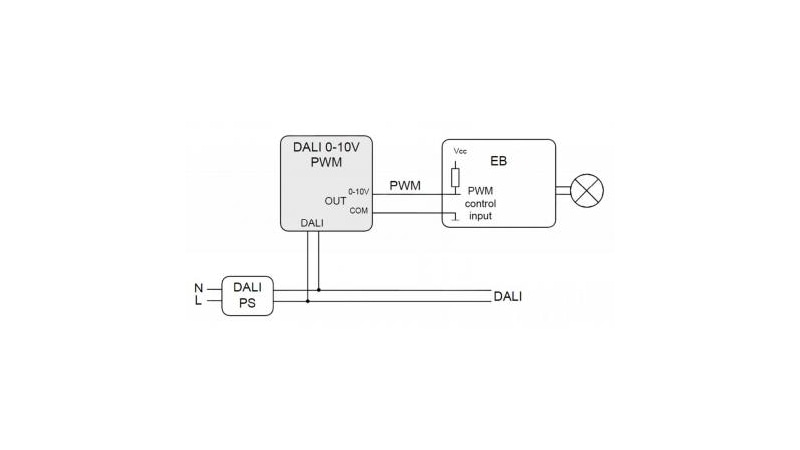

Mithilfe des DALI DT5 Schnittstellenmoduls DALI 0-10V von Lunatone lässt sich ein DALI-Signal in ein PWM-Ausgangssignal umwandeln. Das Modul ist zum Ansteuern von elektronischen EVGs mit PWM-Steuereingang geeignet (z.B.: Meanwell HLG, HLN, NPF oder LPF-Serie). Im Vergleich zu Typen mit analoger Ausgangsspannung profitieren Sie hier von einer störsicheren digitalen Signalübertragung.
Der DALI 8-Bit ArcPower Level wird in ein entsprechendes PWM-Signal (∼500Hz) von 0%-100%. Es kann eine lineare oder logarithmische Dimmkurve ausgewählt werden. Der Ausgangsspannungsbereich ist umschaltbar zwischen 0-10V und 1-10V. Außerdem gibt es einen Hersteller-spezifischen Mode (FW2.0+) zur Anpassung des Ausgangsspannungsbereiches. Der Strom am PWM-Ausgang beträgt max. 1mA (Stromsenke).

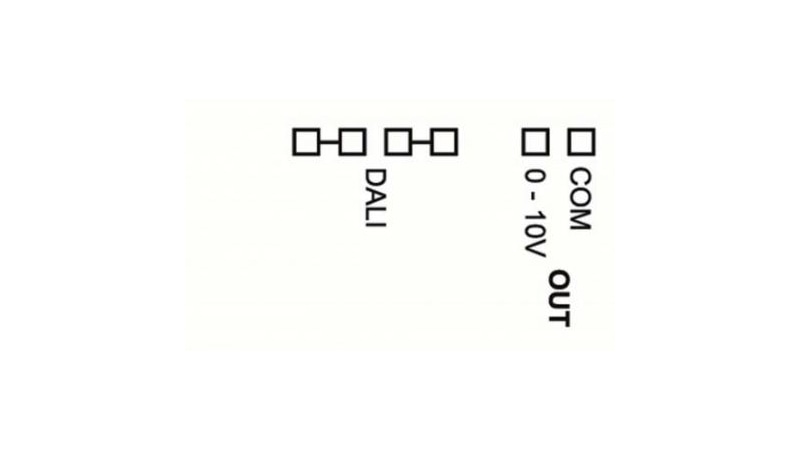

Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung. DALI- und PWM-Ausgangssignal sind galvanisch getrennt. Zum Durchschleifen des DALI-Bus sind Anschlussklemmen integriert.
Das Lunatone Interface verfügt über eine DALI-Adresse und kann Gruppen und Szenen zugeordnet werden.
Elektrische Daten
| Eingangsspannung: | DALI-Bus V |
|---|---|
| Konformität: | CE |
| Solarpanel: | Nein |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| IP-Schutzart: | IP20 |
| Montageart: | Einbau |
| Umgebungstemperatur ta von: | -10 °C |
| Umgebungstemperatur ta bis: | 75 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Schnittstelle: | DALI |
Logistische Daten
| Artikelkategorie: | Lichtsteuerung |
|---|---|
| Ursprungsland: | Bulgarien |

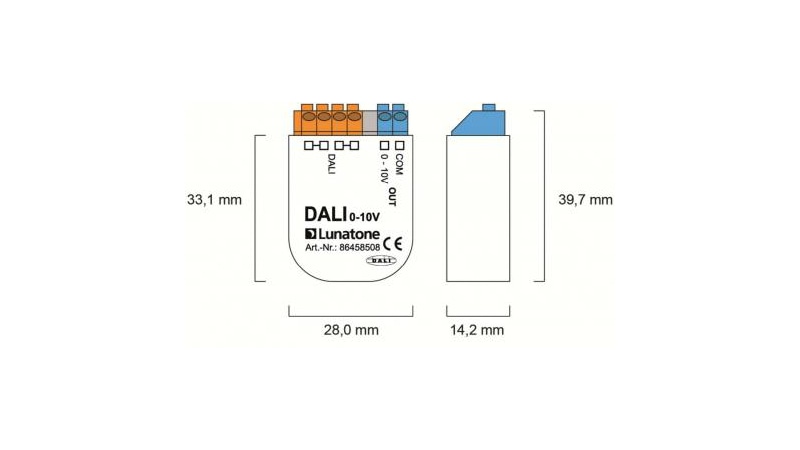

Maße & Verpackung
| EAN | 9010342010705 |
|---|---|
| Länge | 40 mm |
| Breite | 28 mm |
| Höhe | 14 mm |
| Gewicht | 11 g |
