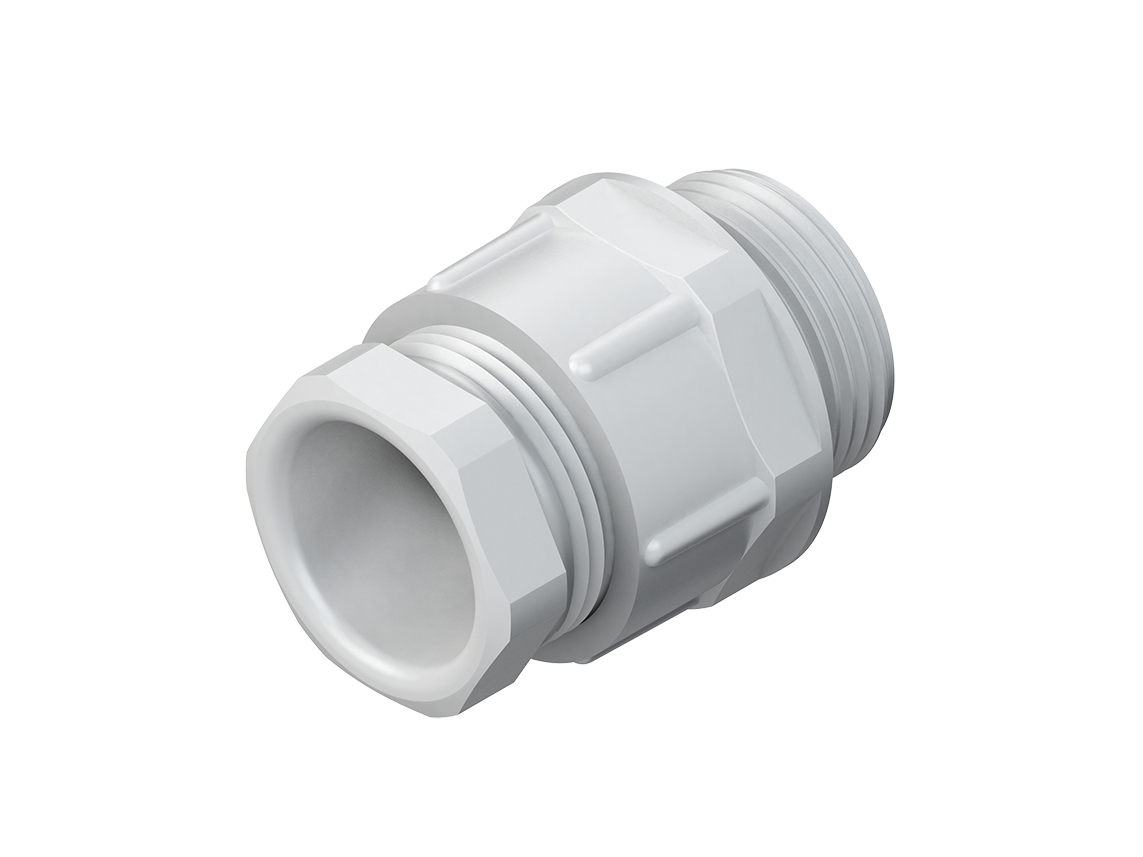

HKL Kabelverschraubung gr,D=11-14mm 250/16
Produktinformationen "HKL Kabelverschraubung gr,D=11-14mm 250/16"
CONUS-Kabelverschraubung nach ehemaliger DIN 46320, mit Pg-Anschlussgewinde nach DIN 40430, halogenfrei. Ein Anziehen der Kabelverschraubung ist nur von Hand empfehlenswert! Nenngröße : Pg 16 für Kabel-Ø : 11 - 14 mm Anschlussgewindelänge : 10 mm Schlüsselweite 1 : 23 mm Schlüsselweite 2 : 27 mm Glühdrahtprüfung nach DIN EN 60695-2-10+11/VDE 0471-2-10+11 : 650° Schutzart : IP54 mit Anschlussgewinde-Dichtring 987/...(bitte gesondert bestellen!) : IP65 Einsatztemperatur : -30° bis 60°C Werkstoff Verschraubungskörper : Polystyrol Werkstoff Dichtring : SBR/NBR Werkstoff Druckring : galvanisch verzinkt blaupassivierter Stahl Farbton : lichtgrau RAL : 7035 (ähnlich)
Technische Daten
| Gewindeart | PG |
| Gewindenennmaß metrisch/PG | 16 |
| Gewindesteigung | 1,41 mm |
| Gewindelänge | 10 mm |
| Schlüsselweite | 27 mm |
| Sechskant Eckmaß | 29,5 mm |
| Geeignet für Kabeldurchmesser | 11..14 mm |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Polystyrol (PS) |
| Oberflächenschutz | unbehandelt |
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| Schutzart (IP) | IP54 |
| Schlagfest | ja |
| Farbe | grau |
| RAL-Nummer | 7035 |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| In Öffnung einrastend | nein |
| Ausführung | gerade |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Mit Zugentlastung | nein |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| Einsatztemperatur | -30..60 °C |
| Explosionsgeprüfte Ausführung | nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Für bewehrte Kabel | nein |
| EMV-Ausführung | nein |
| Geschirmt | nein |
| Druckausgleichend | nein |
| Verkaufseinheit | 50 |
