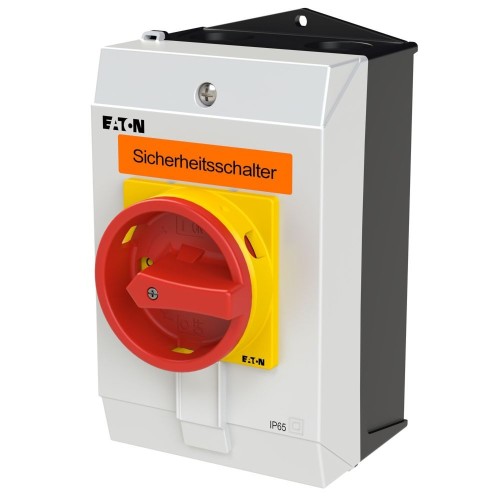

Eaton Sicherheitsschalter 25A AP P1-25/I2-SI/N - 207312
Produktinformationen "Eaton Sicherheitsschalter 25A AP P1-25/I2-SI/N - 207312"
Sicherheitsschalter, Sortiment: Sicherheitsschalter, Typkenner: P1, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: mit Warnschild Sicherheitsschalter , Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., 3-polig + N, Verriegelungsvorrichtung: abschließbar in 0-Stellung mit Deckelverriegelung, Schutzart: IP65, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Technische Daten
| Ausführung als Hauptschalter | nein |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Ausführung als Sicherheitsschalter | ja |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 25 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 25 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 13 kW |
| Schaltleistung bei 400 V | 13 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Polzahl | 4 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | nein |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 12 |
| Breite | 100 mm |
| Höhe | 180 mm |
| Tiefe | 125 mm |
| Verkaufseinheit | 1 |
