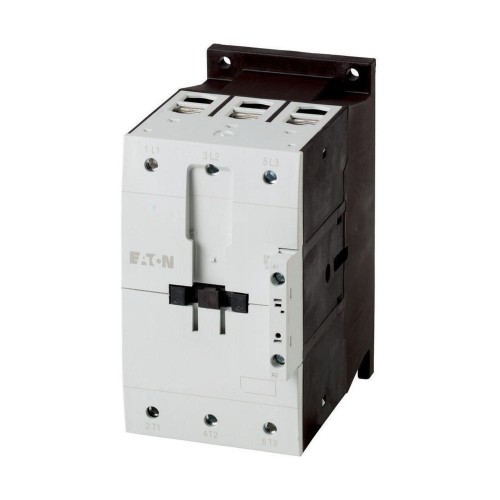

Eaton Leistungsschütz 90kW/400V,AC DILM170(RAC240) - 107013
Produktinformationen "Eaton Leistungsschütz 90kW/400V,AC DILM170(RAC240) - 107013"
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 170 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 225 A, gekapselt: Ith = 166 A
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 190..240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 190..240 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 230..690 V |
| Betriebsspannung bei AC 60 Hz | 230..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 225 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 170 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 65 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 33 kW |
| Bemessungsbetriebsleistung NEMA | 93 kW |
| Geeignet für Reiheneinbau | nein |
| Breite | 90 mm |
| Höhe | 170 mm |
| Tiefe | 160 mm |
| Verkaufseinheit | 1 |
Downloads und Dokumente
Eaton Electric GmbH
Installationstechnik Hein-Moeller-Str. 7-11
53115 Bonn
DE
www.moeller.net
