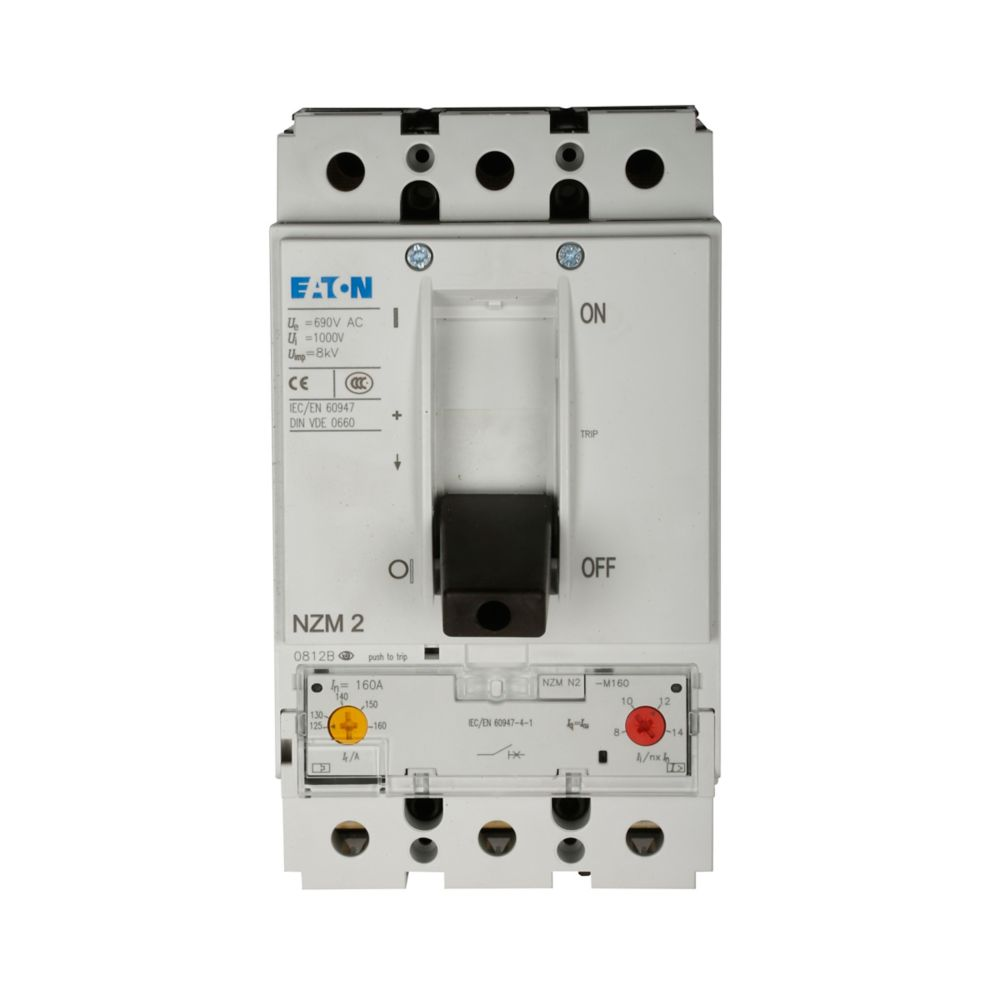

Eaton Leistungsschalter 3p.160A Motorschutz NZMN2-M160
Produktinformationen "Eaton Leistungsschalter 3p.160A Motorschutz NZMN2-M160"
Die Leistungsschalter der Serie NZM..-M decken alle Anwendungen mit nur vier kompakten Größen ab und sind für den IEC-Markt geeignet. Die Montage ist aufgrund der modularen Funktionsgruppen immer flexibel. Mit thermomagnetischem Auslöser zum Schutz des Motors. Hinweise: Auslöseklasse 10 A, IEC/EN 60947-4-1, Leistungsschalter IEC/EN 60947-2 erfüllen alle Anforderungen der Schaltkategorie AC-3.
Technische Daten
| Überlastauslöser Stromeinstellung | 125..160 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1280..2240 A |
| Mit thermischem Schutz | ja |
| Phasenausfallempfindlich | nein |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 45 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
| Verlustleistung | 38,4 W |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Kipphebel |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 35 kA |
| Schutzart (IP) | IP20 |
| Höhe | 184 mm |
| Breite | 105 mm |
| Tiefe | 149 mm |
| Verkaufseinheit | 1 |
