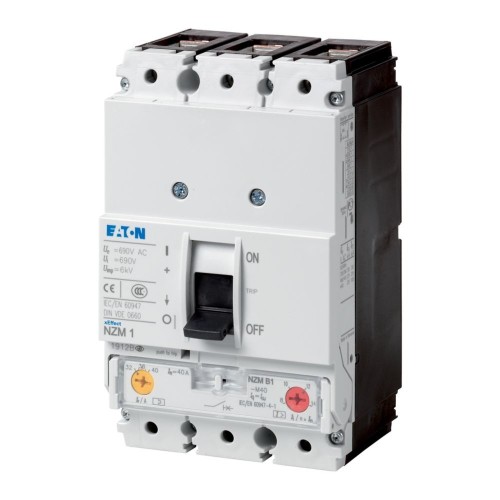

Eaton Leistungsschalter 3p.100A Motorschutz NZMB1-M100 - 265714
Eaton Leistungsschalter 3p.100A Motorschutz NZMB1-M100 - 265714
Sofort ab Lager, Versand in 1-2 Werktagen
605,03 €
inkl. MwSt. zzgl. Versandkosten Netto 508,43 €
Produktinformationen "Eaton Leistungsschalter 3p.100A Motorschutz NZMB1-M100 - 265714"
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: mit Phasenausfallempfindlichkeit, Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Technische Daten
| Überlastauslöser Stromeinstellung | 80..100 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 800..1250 A |
| Mit thermischem Schutz | ja |
| Phasenausfallempfindlich | ja |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 440 V |
| Bemessungsdauerstrom Iu | 100 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 30 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 55 kW |
| Verlustleistung | 23,9 W |
| Anschlussart Hauptstromkreis | sonstige |
| Ausführung des Betätigungselements | Kipphebel |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 18,5 kA |
| Schutzart (IP) | IP20 |
| Höhe | 145 mm |
| Breite | 90 mm |
| Tiefe | 88 mm |
| Verkaufseinheit | 1 |
