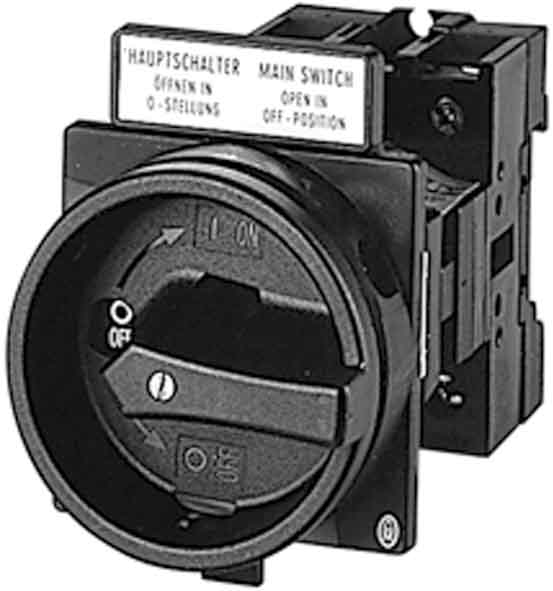

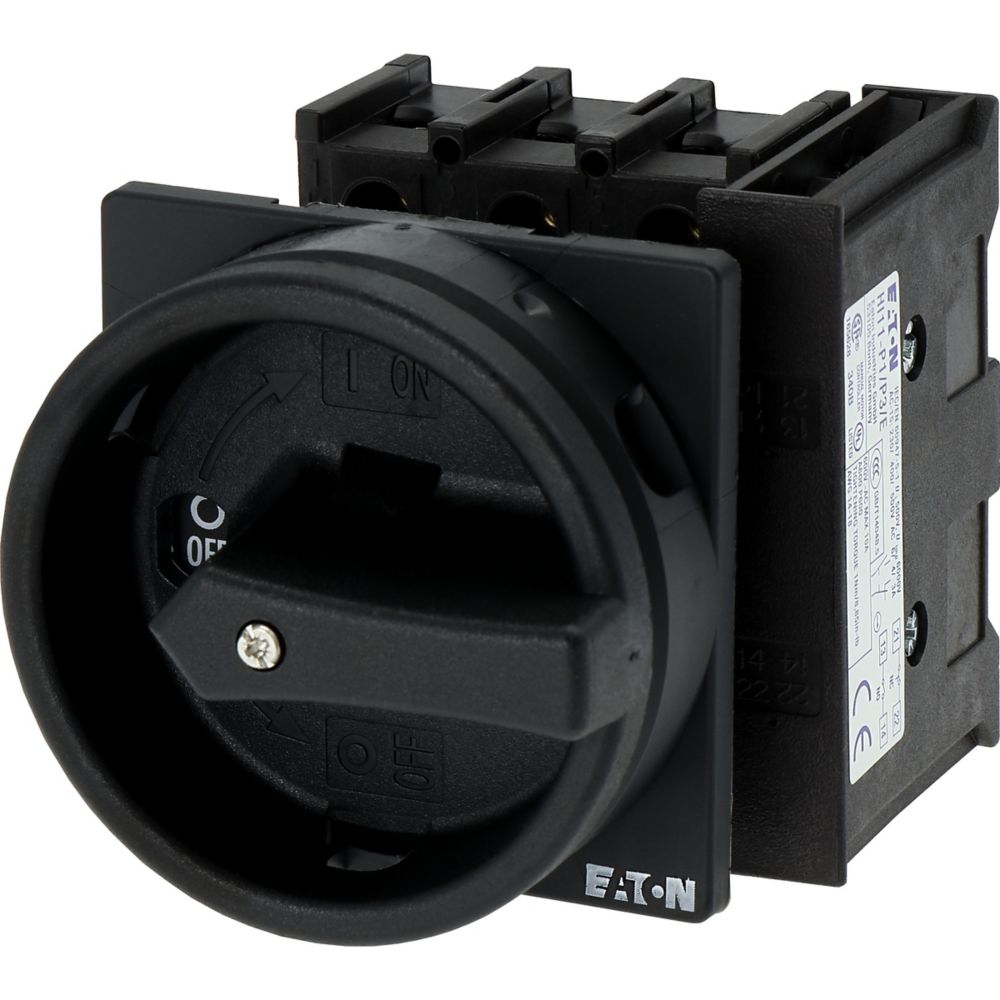

Eaton Hauptschalter Einbau/sw/1S1Ö P1-25/EA/SVB-SW/HI11 - 70194
Eaton (Moeller)
Eaton Hauptschalter Einbau/sw/1S1Ö P1-25/EA/SVB-SW/HI11 - 70194
Produktnummer:
70194
Sofort ab Lager, Versand in 1-2 Werktagen
62,28 €
Inhalt:
1
inkl. MwSt. zzgl. Versandkosten Netto 52,34 €
Produktinformationen "Eaton Hauptschalter Einbau/sw/1S1Ö P1-25/EA/SVB-SW/HI11 - 70194"

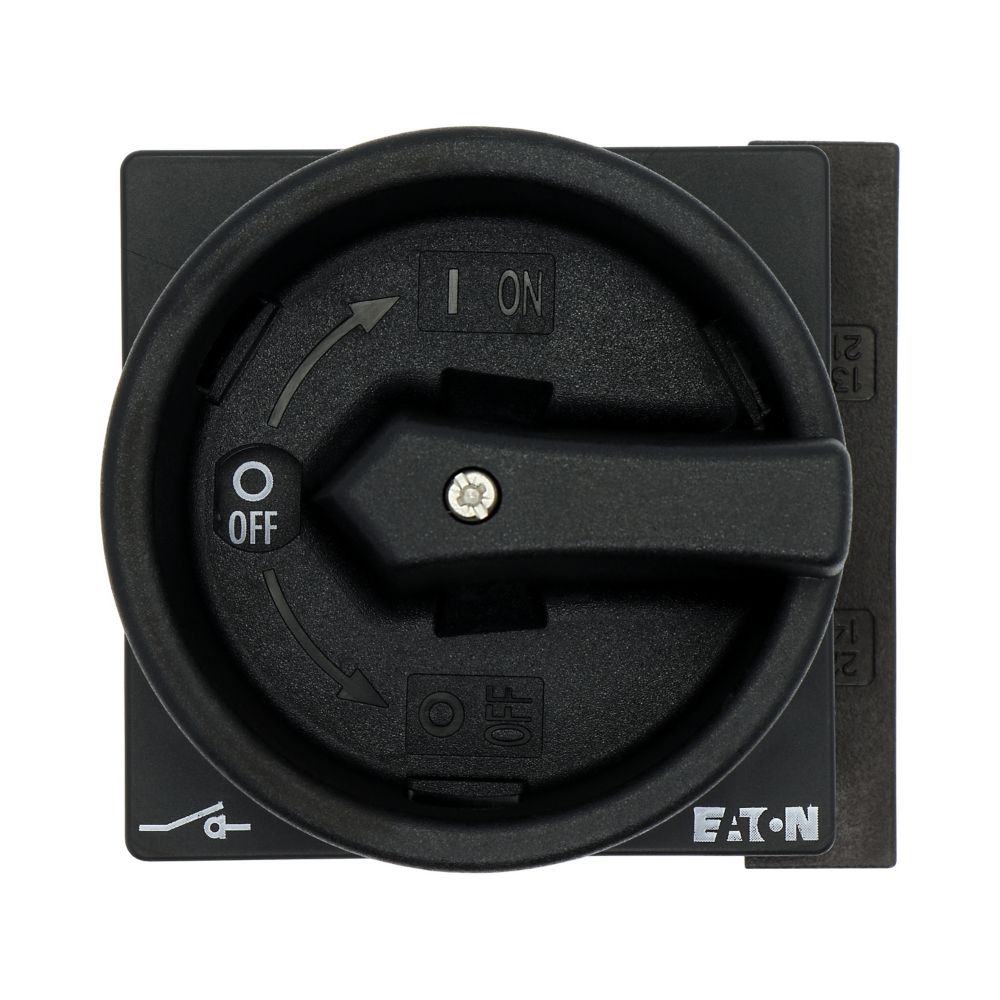

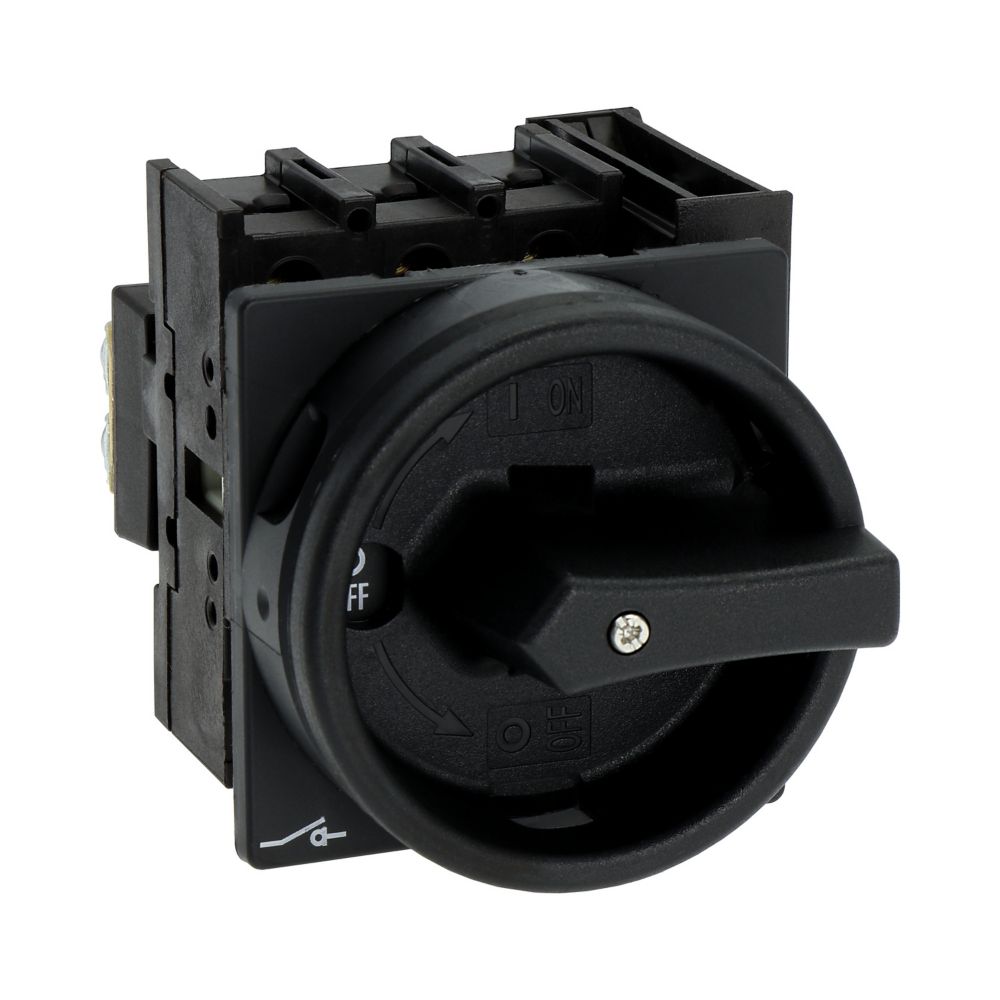

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P1, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12
Technische Daten
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 25 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 25 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 13 kW |
| Schaltleistung bei 400 V | 13 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | nein |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | ja |

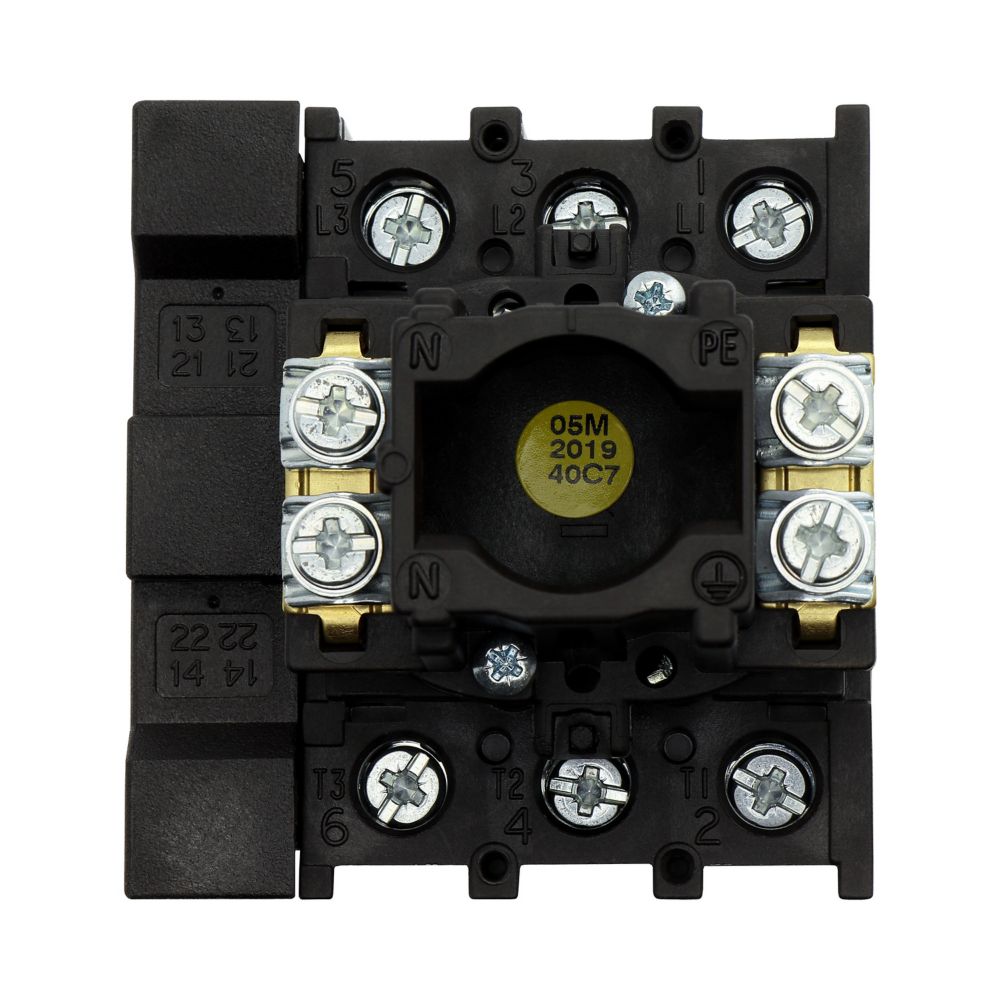

| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 1 |
