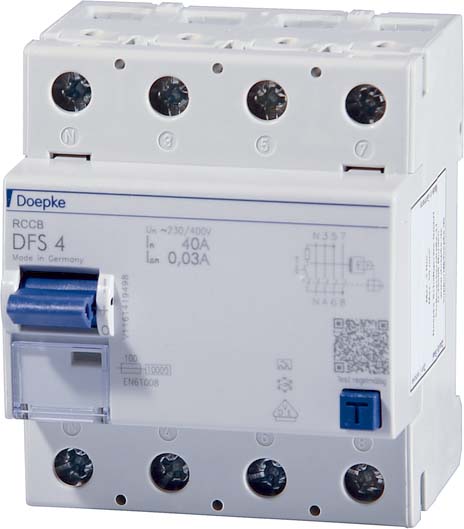

Produktinformationen "Doepke FI-Schalter DFS4 063-4/0,03-A - 9144901"
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230, 400 V, V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: netz- und hilfsspannungsunabhängige Auslösung
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"

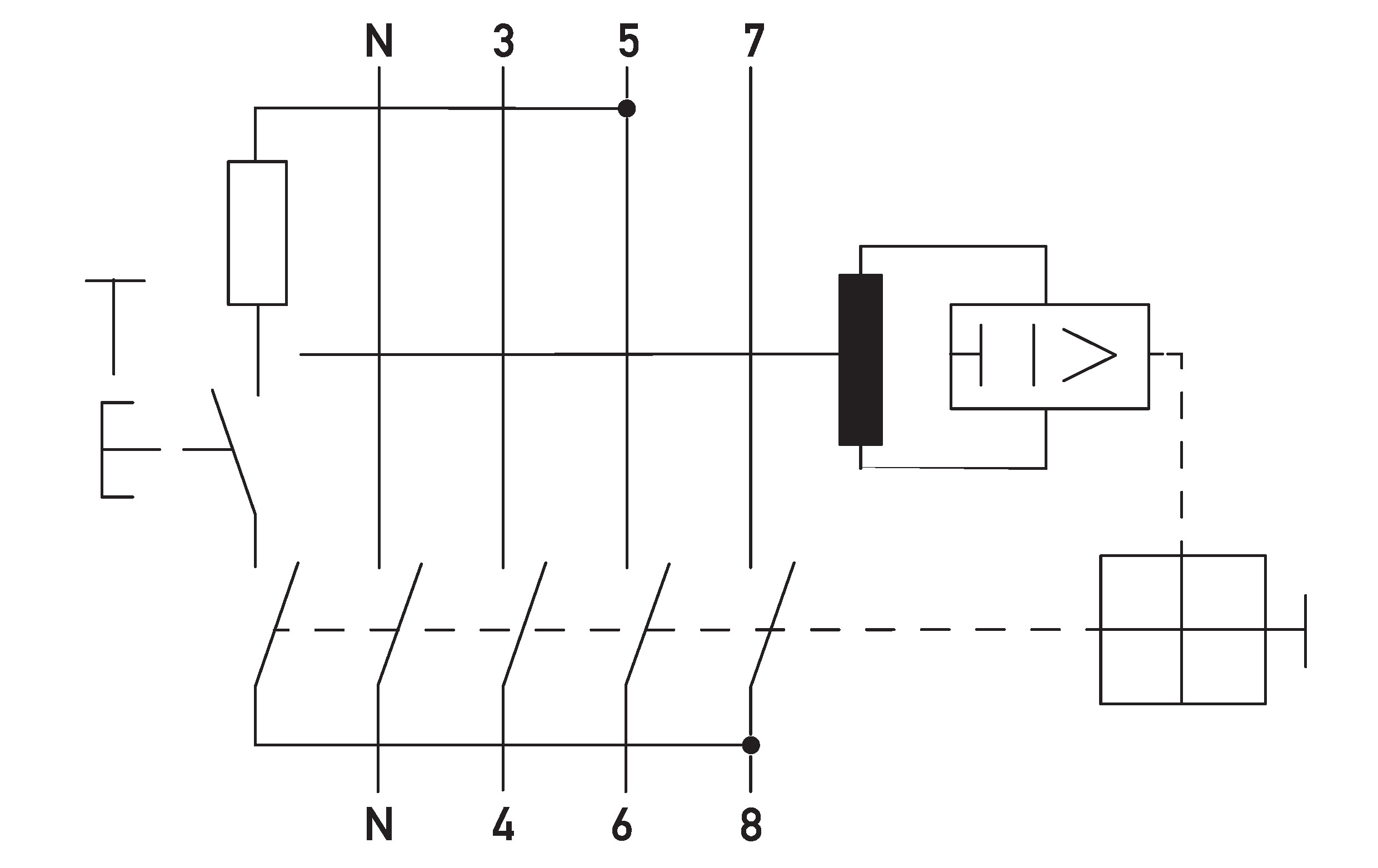

Anschluss C1 Neutralleiterposition links
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeiserichtung beliebig
Einsatzgebiete: Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden
Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"
Anschluss C1 Neutralleiterposition links
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeiserichtung beliebig
Einsatzgebiete: Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden
Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).
Technische Daten
Polzahl | 4 |
Bemessungsspannung | 400 V |
Bemessungsstrom | 63 A |
Bemessungsfehlerstrom | 0,03 A |
Bemessungsisolationsspannung Ui | 400 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Montageart | DIN-Schiene |
Fehlerstrom-Typ | A |
Selektiver-Typ | nein |
Kurzzeitverzögerter Typ | nein |
Kurzschlussfestigkeit (Icw) | 10 kA |
Stoßstromfestigkeit | 0,25 kA |
Spannungsart | AC |
Mit Verriegelungsvorrichtung | ja |
Frequenz | 50 Hz |
Zusatzeinrichtungen möglich | ja |
Schutzart (IP) | IP20 |
Breite in Teilungseinheiten | 4 |
Einbautiefe | 69 mm |
Umgebungstemperatur während des Betriebs | -25..40 °C |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5..50 mm² |
Anschließbarer Leiterquerschnitt eindrähtig | 1,5..50 mm² |
Explosionsgeschützt | nein |
Verkaufseinheit | 1 STK |
