Doepke

Doepke FI-Schalter DFS4 040-4/0,30-B SK - 9136998

Produktnummer: 9136998
Doepke

Doepke FI-Schalter DFS4 040-4/0,30-B SK - 9136998

Produktnummer: 9136998

Sofort ab Lager, Versand in 1-2 Werktagen

Deshalb solltest du dieses Produkt jetzt kaufen
  • Hochwertige Qualität zum kleinen Preis
  • 4,8 von 5 ⭐⭐⭐⭐⭐ auf Google
  • Kurze Lieferzeiten bei Lagerartikeln

345,88 €


Inhalt: 1

Produktinformationen "Doepke FI-Schalter DFS4 040-4/0,30-B SK - 9136998"

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230, 400 V, V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hohe Immunität gegenüber betriebsbedingte Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz
allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz
netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A
spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz
volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern
geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"

Anschluss C1 Neutralleiterposition links
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung vorzugsweise von oben
Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter. Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern
Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen
RCCB für andere Frequenzen auf Anfrage
Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.

Technische Daten

Polzahl 4
Bemessungsspannung 400 V
Bemessungsstrom 40 A
Bemessungsfehlerstrom 0,3 A
Bemessungsisolationsspannung Ui 400 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Montageart DIN-Schiene
Fehlerstrom-Typ B
Selektiver-Typ nein
Kurzzeitverzögerter Typ ja
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 3 kA
Spannungsart AC
Mit Verriegelungsvorrichtung ja
Frequenz 50 Hz
Zusatzeinrichtungen möglich ja
Schutzart (IP) IP20

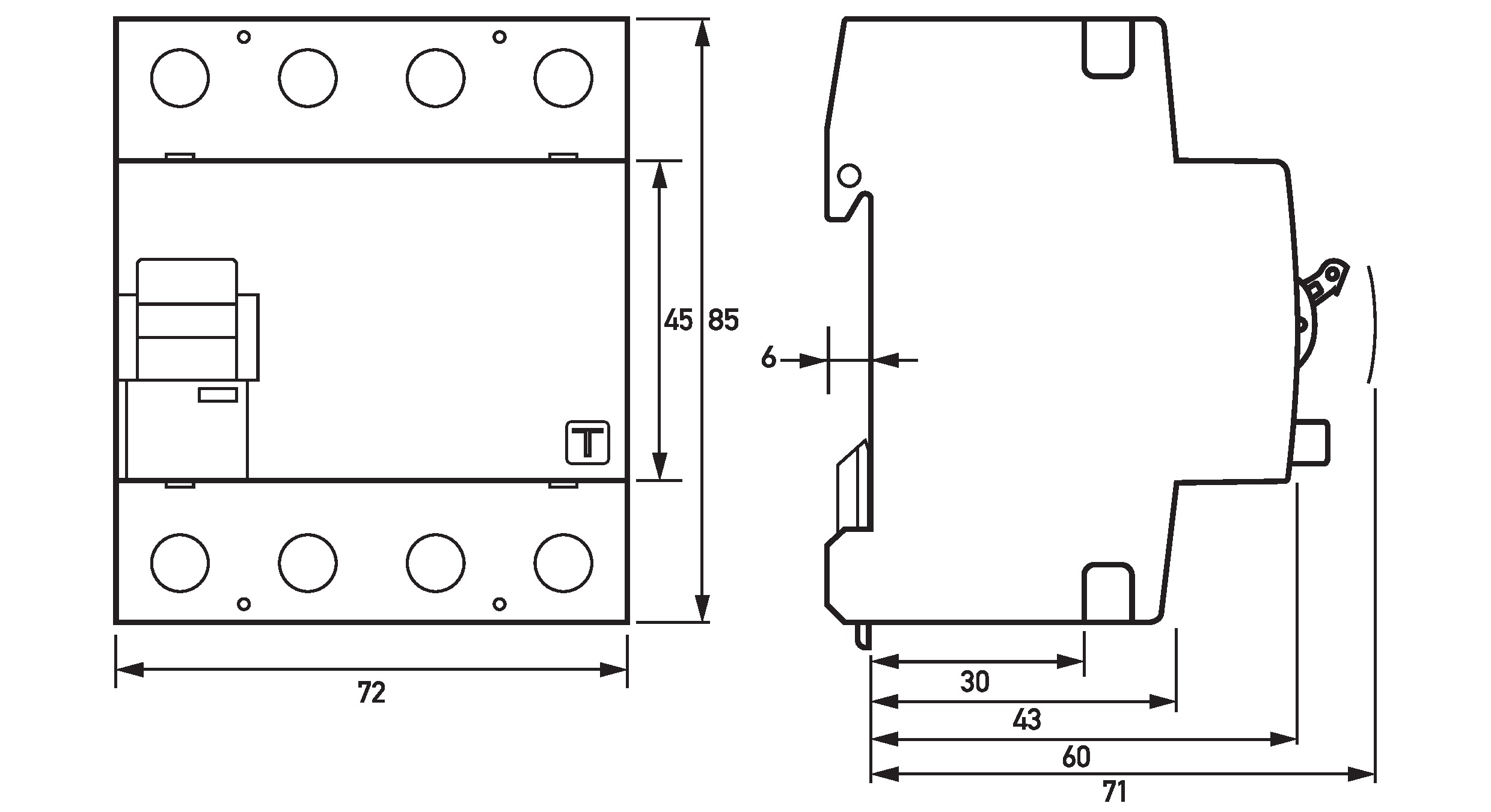

Breite in Teilungseinheiten 4
Einbautiefe 69 mm
Umgebungstemperatur während des Betriebs -25..40 °C
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt mehrdrähtig 1,5..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig 1,5..50 mm²
Explosionsgeschützt nein
Verkaufseinheit1 STK
