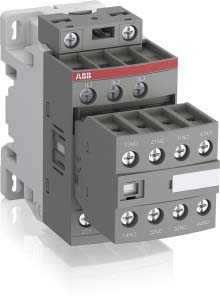

ABB Stotz S&J Schütz 100-250V AC/DC AF16-30-22-13 - 1SBL177001R1322
ABB Stotz
ABB Stotz S&J Schütz 100-250V AC/DC AF16-30-22-13 - 1SBL177001R1322
Produktnummer:
1SBL177001R1322
Inhalt:
1 Stück
Sofort ab Lager, Versand in 1-2 Werktagen
65,57 €
Inhalt:
1 Stück
Netto 55,10 €
Produktinformationen "ABB Stotz S&J Schütz 100-250V AC/DC AF16-30-22-13 - 1SBL177001R1322"
Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 V |
| Bemessungssteuerspeisespannung Us bei DC | 100 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Geeignet für Reiheneinbau | nein |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
