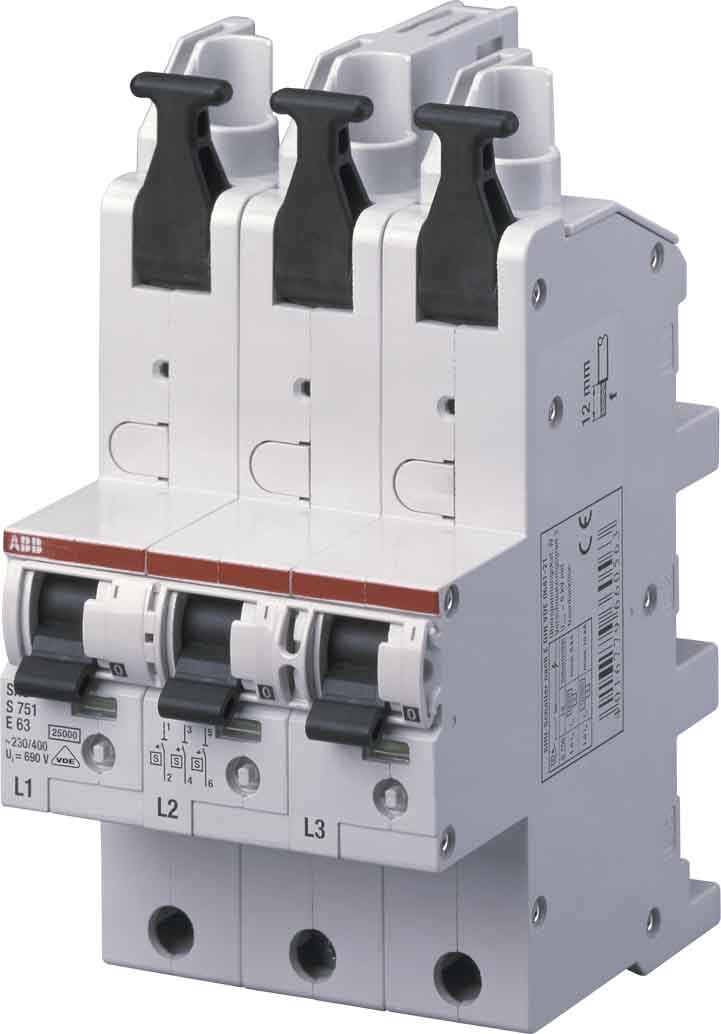

ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E50 - 2CDS781001R4502
ABB Stotz
ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E50 - 2CDS781001R4502
Produktnummer:
2CDS781001R4502
Inhalt:
1 Stück
Sofort ab Lager, Versand in 1-2 Werktagen
108,69 €
Inhalt:
1 Stück
Netto 91,34 €
Produktinformationen "ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E50 - 2CDS781001R4502"
Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
Technische Daten
| Auslösecharakteristik | sonstige |
| Polzahl | 3 |
| Bemessungsstrom | 50 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsabschaltvermögen | 25 kA |
| Mitschaltender Neutralleiter | nein |
| Frequenz | 50 Hz |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannungsfestigkeit | 6 kV |
| Montageart | Sammelschiene |
| Schutzart (IP) | IP20 |
| Baugröße (nach DIN 43880) | 6 |
| Verkaufseinheit | 1 STK |
