Reihenklemmen

Das Rückgrat jeder Klemmenleiste – normgerecht, modular, hutschienenmontiert

Reihenklemmen sind Verbindungselemente für den professionellen Schaltschrankbau. Sie werden auf der 35-mm-Hutschiene (TS 35) montiert, lassen sich beliebig zu Klemmenleisten kombinieren und bilden die Grundlage jeder normativen Verdrahtung in Steuerungs- und Leistungskreisen. Anders als Lüsterklemmen oder Verbindungsklemmen für die Feldverdrahtung sind Reihenklemmen für die Hutschienenmontage ausgelegt – mit definierten Nennströmen, Nennspannungen und Anschlusstechniken nach IEC 60947-7-1. Bei WATT24 findest du Reihenklemmen als Standard-Schraubklemmen, Schutzleiterklemmen (PE) sowie Doppel- und Dreistockklemmen für platzsparende Verdrahtung.

Filter

Filter aktiv

Umfangreiche Beratung & Betreuung
über 10.000 Artikel im Shop

Versand in 24 Stunden
tausende zufriedene Kunden

KATHRIN BRANDT

Mitarbeiterin Einkauf aus Troisdorf

Tolle Beratung und freundlicher Service. Mir wurde bei Fragen sofort und kompetent geholfen. Gerne wieder.

OMAR NASER

Office Manager aus Frankfurt a.M.

Ware ist gut verpackt und kommt sicher an, das ist mir wichtig. Auf meine mail wurde umgehend geantwortet.

RAINER SEIDEL

Schreinermeister aus Wiesbaden

Musste eine Leuchte ersetzen, dieselbe gab es aber nicht mehr. Top beraten, passenden Ersatz gefunden und fix geliefert.

Was ist eine Reihenklemme?

Eine Reihenklemme ist eine auf der Hutschiene montierte Verbindungsklemme für den Schaltschrankbau. Sie verbindet Leiter elektrisch leitend miteinander – normgerecht, lösbar und in definierten elektrischen Parametern (Nennspannung, Nennstrom, Querschnitt). Der Name kommt daher, dass Reihenklemmen zu Klemmenleisten aufgereiht werden: beliebig viele Klemmen nebeneinander auf einer Hutschiene, abgeschlossen durch Endhalter und Abschlussplatten.

Reihenklemmen sind keine Feldverbinder – sie gehören in den Schaltschrank. Die maßgebliche Norm ist IEC 60947-7-1 (VDE 0611-1), die Anforderungen an Nennspannung, Nennstrom, Isolierung und mechanische Festigkeit regelt. Montiert wird auf der 35-mm-Tragschiene (TS 35).

Wichtig: Reihenklemmen und Verbindungsklemmen (wie WAGO 221 oder ähnliche Dosenkoppler) sind nicht dasselbe. Reihenklemmen gehören auf die Hutschiene im Schaltschrank – Verbindungsklemmen in die Abzweigdose oder die Feldverdrahtung.

Reihenklemmen-Typen im Überblick

Typ	Besonderheit	Typischer Einsatz

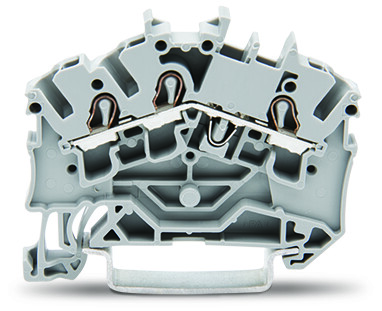

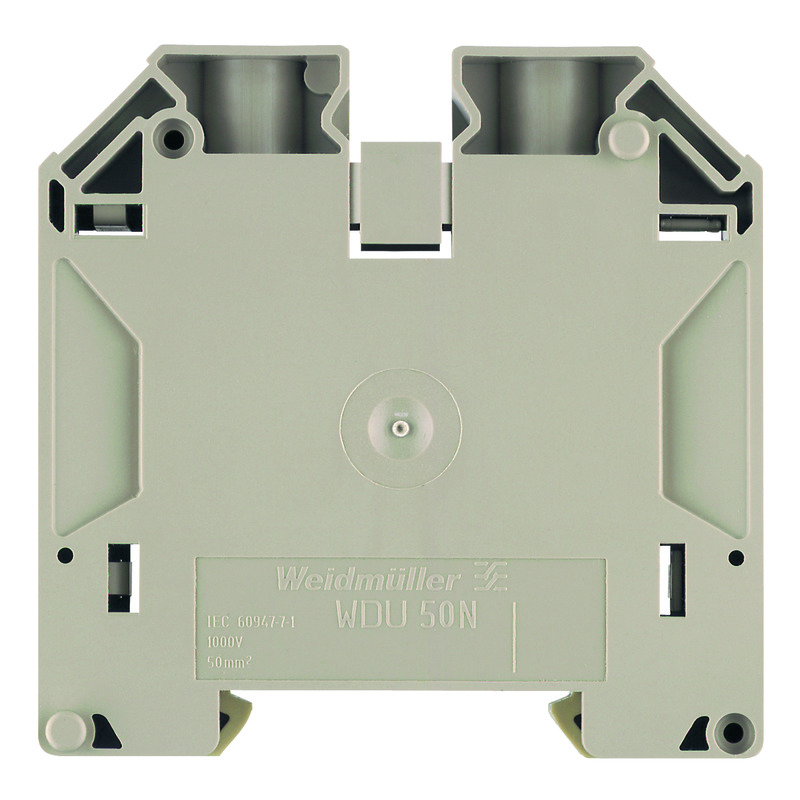

Standard-Reihenklemme	Durchgangsverbindung, eine Ebene	Steuerungs- und Leistungskreise aller Art
Schutzleiterklemme (PE)	Leitend mit Hutschiene verbunden, grün-gelb	Normgerechte PE-Verteilung im Schaltschrank

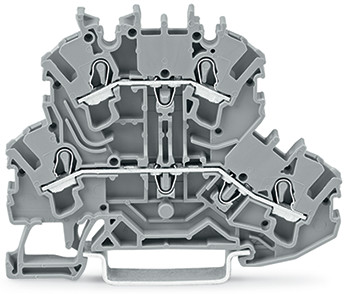

Doppelstockklemme	Zwei galvanisch getrennte Ebenen in einer Klemme	Platzsparende Verdrahtung bei hoher Leiterdichte

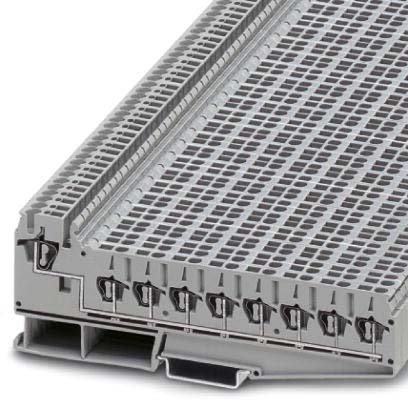

Dreistockklemme	Drei galvanisch getrennte Ebenen in einer Klemme	Maximale Verdrahtungsdichte, komplexe Schaltanlagen

Reihenklemmen richtig auswählen

Drei Kriterien bestimmen die Wahl der richtigen Reihenklemme:

Leiterquerschnitt und Nennstrom: Klemme muss für den anzuschließenden Querschnitt und den Betriebsstrom des Stromkreises ausgelegt sein – von 0,5 mm² für Steuerleitungen bis 95 mm² für Leistungsabgänge
Klemmentyp: Standard für Durchgangsverbindungen, PE-Klemme für Schutzleiter, Stockklemmen wenn Platz auf der Hutschiene begrenzt ist

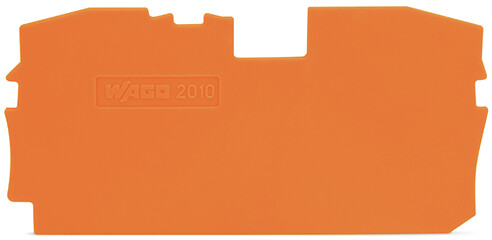

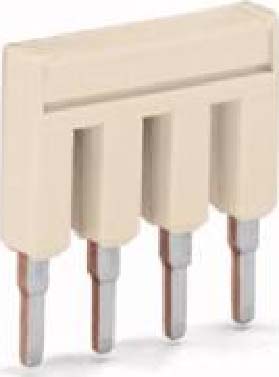

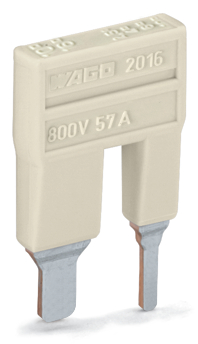

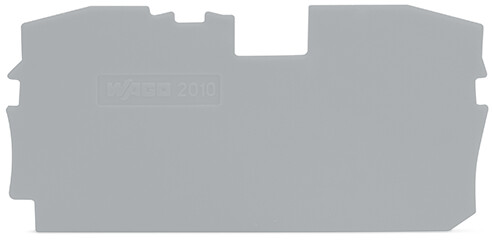

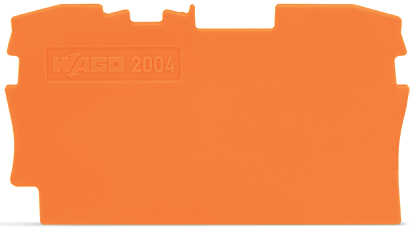

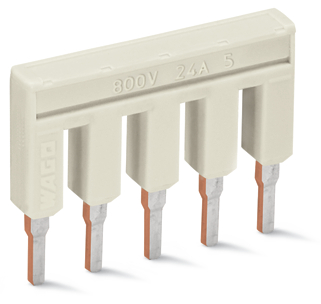

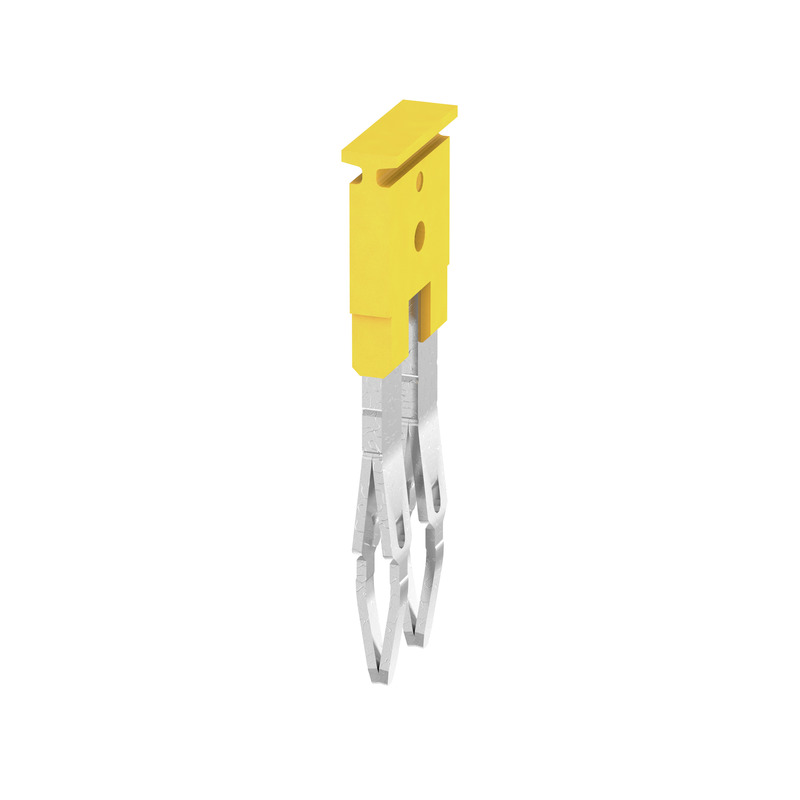

Hersteller-System: Zubehör wie Brücken, Beschriftungsträger und Abschlussplatten sind nicht herstellerübergreifend kompatibel – immer ein System durchhalten

Tipp: Standard-Reihenklemmen, PE-Klemmen und Stockklemmen lassen sich innerhalb desselben Hersteller-Systems direkt nebeneinander auf einer Hutschiene kombinieren – so entsteht eine kompakte, normgerechte Klemmenleiste in einem Zug.

Häufig gestellte Fragen zu Reihenklemmen

Was ist der Unterschied zwischen Reihenklemmen und Verbindungsklemmen?

Reihenklemmen werden auf der 35-mm-Hutschiene montiert und sind für den professionellen Schaltschrankbau nach IEC 60947-7-1 ausgelegt. Verbindungsklemmen (z. B. WAGO 221) sind kompakte Feldverbinder ohne Hutschiene – sie verbinden Leiter direkt in Abzweigdosen oder der Feldverdrahtung, ohne Schaltschrankanbindung.

Welche Reihenklemmentypen gibt es?

Die gängigsten Typen sind Standard-Reihenklemmen (Durchgangsverbindung), Schutzleiterklemmen (PE), Doppelstockklemmen (zwei galvanisch getrennte Ebenen) und Dreistockklemmen (drei Ebenen). Daneben gibt es Trennklemmen, Sicherungsklemmen und Messklemmen für spezifische Anwendungen.

Welche Hutschiene wird für Reihenklemmen verwendet?

Reihenklemmen werden auf der 35-mm-Tragschiene (DIN EN 60715, TS 35) montiert – der im Schaltschrankbau universell eingesetzten Normschiene.

Kann ich Reihenklemmen verschiedener Hersteller kombinieren?

Nicht empfehlenswert. Reihenklemmen sind zwar alle auf TS 35 montierbar, aber Rastmaß, Zubehör (Abschlussplatten, Brücken, Beschriftungsträger) und Trennstege sind herstellerspezifisch. Innerhalb einer Klemmenleiste immer dasselbe System verwenden.

Welche Norm gilt für Reihenklemmen?

Reihenklemmen für den Schaltschrankbau müssen die IEC 60947-7-1 (in Deutschland: VDE 0611-1) erfüllen. Diese Norm regelt Nennspannung, Nennstrom, Kriechstrecken, Isolierung und die mechanischen Anforderungen.

Reihenklemmen kaufen bei WATT24

Bei WATT24 findest du Reihenklemmen als Standard-Schraubklemmen, Schutzleiterklemmen sowie Doppel- und Dreistockklemmen von bewährten Herstellern wie Phoenix Contact und WAGO – schnell lieferbar und zu fairen Konditionen für Elektriker und Gewerbetreibende.

Fragen zur Auswahl? Unser Team hilft dir gerne weiter – per Telefon, E-Mail oder über unser Kontaktformular.
